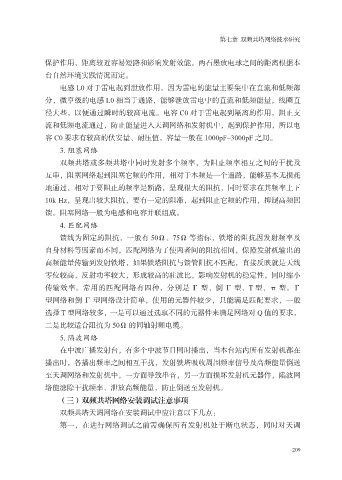

第七章 双频共塔网络技术研究

保护作用，距离较近容易短路和影响发射效能，两石墨放电球之间的距离根据本
台自然环境实践情况而定。
电感 L0 对于雷电起到泄放作用，因为雷电的能量主要集中在直流和低频部
分，微亨级的电感 L0 相当于通路，能够泄放雷电中的直流和低频能量，线圈直

径大些，以便通过瞬时的较高电流。电容 C0 对于雷电起到隔离的作用，阻止支
流和低频电流通过，防止能量进入天调网络和发射机中，起到保护作用，所以电
容 C0 要求有较高的伏安量、耐压值，容量一般在 1000pF~3000pF 之间。
3. 阻塞网络

双频共塔或多频共塔中同时发射多个频率，为阻止频率相互之间的干扰及
互串，阻塞网络起到阻塞它频的作用，相对于本频是一个通路，能够基本无损耗
地通过，相对于要阻止的频率是断路，呈现很大的阻抗，同时要求在其频率上下
10k Hz，呈现出较大阻抗，要有一定的阻滞，起到阻止它频的作用，抑制高频回

馈。阻塞网络一般为电感和电容并联组成。
4. 匹配网络
馈线为固定的阻抗，一般有 50Ω、75Ω 等指标，铁塔的阻抗因发射频率及
自身材料等因素而不同，匹配网络为了使两者间的阻抗相同，保障发射机输出的

高频能量传输到发射铁塔，如果铁塔阻抗与馈管阻抗不匹配，直接反映就是天线
零位较高，反射功率较大，形成较高的驻波比，影响发射机的稳定性，同时缩小
传输效率。常用的匹配网络有四种，分别是 Γ 型、倒 Γ 型、T 型、π 型。Γ
型网络和倒 Γ 型网络设计简单，使用的元器件较少，只能满足匹配要求，一般

选择 T 型网络较多，一是可以通过选取不同的元器件来满足网络对 Q 值的要求，
二是比较适合阻抗为 50Ω 的同轴射频电缆。
5. 陷波网络
在中波广播发射台，有多个中波节目同时播出，当本台站内所有发射机都在

播出时，各播出频率之间相互干扰，发射铁塔吸收周围频率信号及高频能量倒送
至天调网络和发射机中，一方面导致串音，另一方面损坏发射机元器件，陷波网
络能滤除干扰频率、泄放高频能量，防止倒送至发射机。
（三）双频共塔网络安装调试注意事项

双频共塔天调网络在安装调试中应注意以下几点：
第一，在进行网络调试之前需确保所有发射机处于断电状态，同时对天调
