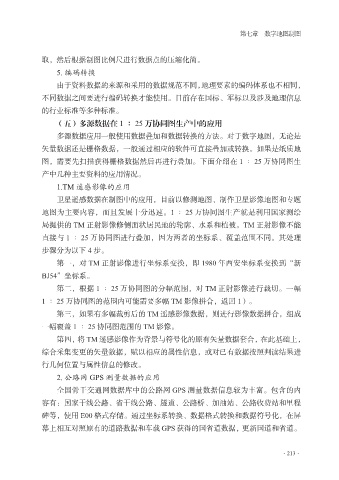

Page 223 - 测绘与空间地理信息研究

第七章 数字地图制图

取，然后根据制图比例尺进行数据点的压缩化简。
5. 编码转换
由于资料数据的来源和采用的数据规范不同，地理要素的编码体系也不相同，

不同数据之间要进行编码转换才能使用。目前存在国标、军标以及涉及地理信息
的行业标准等多种标准。
（五）多源数据在 1 ∶ 25 万协同图生产中的应用
多源数据应用一般使用数据叠加和数据转换的方法。对于数字地图，无论是

矢量数据还是栅格数据，一般通过相应的软件可直接叠加或转换。如果是纸质地
图，需要先扫描获得栅格数据然后再进行叠加。下面介绍在 1 ∶ 25 万协同图生
产中几种主要资料的应用情况。
1.TM 遥感影像的应用

卫星遥感数据在制图中的应用，目前以修测地图、制作卫星影像地图和专题
地图为主要内容，而且发展十分迅速。1 ∶ 25 万协同图生产就是利用国家测绘
局提供的 TM 正射影像修侧面状居民地的轮廓、水系和植被。TM 正射影像不能
直接与 1 ∶ 25 万协同图进行叠加，因为两者的坐标系、覆盖范围不同。其处理

步骤分为以下 4 步。
第一，对 TM 正射影像进行坐标系变换，即 1980 年西安坐标系变换到“新
BJ54”坐标系。
第二，根据 1 ∶ 25 万协同图的分幅范围，对 TM 正射影像进行裁切。一幅

1 ∶ 25 万协同图的范围内可能需要多幅 TM 影像拼合，返回 1）。
第三，如果有多幅裁剪后的 TM 遥感影像数据，则进行影像数据拼合，组成
一幅覆盖 1 ∶ 25 协同图范围的 TM 影像。
第四，将 TM 遥感影像作为背景与符号化的原有矢量数据套合，在此基础上，

综合采集变更的矢量数据，赋以相应的属性信息，或对已有数据按照判读结果进
行几何位置与属性信息的修改。
2. 公路网 GPS 测量数据的应用
全国骨干交通网数据库中的公路网 GPS 测量数据信息较为丰富。包含的内

容有：国家干线公路、省干线公路、隧道、公路桥、加油站、公路收费站和里程
碑等，使用 E00 格式存储。通过坐标系转换、数据格式转换和数据符号化，在屏
幕上相互对照原有的道路数据和车载 GPS 获得的国省道数据，更新国道和省道。

·213·
