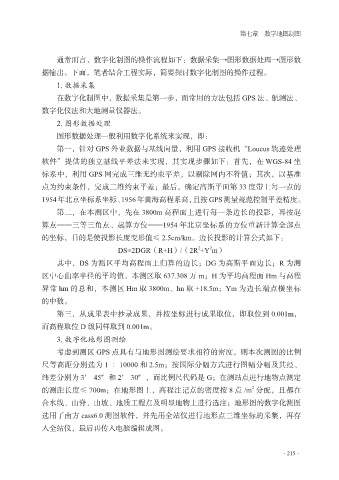

第七章 数字地图制图

通常而言，数字化制图的操作流程如下：数据采集→图形数据处理→图形数
据输出。下面，笔者结合工程实际，简要探讨数字化制图的操作过程。
1. 数据采集

在数字化制图中，数据采集是第一步，而常用的方法包括 GPS 法、航测法、
数字化仪法和大地测量仪器法。
2. 图形数据处理
图形数据处理一般利用数字化系统来实现，即：

第一，针对 GPS 外业数据与基线向量，利用 GPS 接收机“Loucus 轨迹处理
软件”提供的独立基线平差法来实现，其实现步骤如下：首先，在 WGS-84 坐
标系中，利用 GPS 网完成三维无约束平差，以剔除网内不符值；其次，以基准
点为约束条件，完成二维约束平差；最后，确定高斯平面第 33 度带上每一点的

1954年北京坐标系坐标、1956年黄海高程系高，且按GPS测量规范控制平差精度。
第二，在本测区中，先在 3800m 高程面上进行每一条边长的投影，再按起
算点——三等三角点、起算方位——1954 年北京坐标系的方位重新计算全部点
的坐标，目的是使投影长度变形值≤ 2.5cm/km。边长投影的计算公式如下：
2
2
DS=2DGR（R+H）/（2R +Y m）
其中，DS 为测区平均高程面上归算的边长；DG 为高斯平面边长；R 为测
区中心曲率半径的平均值，本测区取 637.308 万 m；H 为平均高程面 Hm 与高程
异常 hm 的总和，本测区 Hm 取 3800m、hn 取 +18.5m；Ym 为边长端点横坐标

的中数。
第三，从成果表中抄录成果，并按坐标进行成果取位，即取位到 0.001m，
而高程取位 D 级同样取到 0.001m。
3. 数字化地形图测绘

考虑到测区 GPS 点具有与地形图测绘要求相符的密度，则本次测图的比例
尺等高距分别选为 1 ∶ 10000 和 2.5m；按国际分幅方式进行图幅分幅及其经、
纬差分别为 3′ 45″和 2′ 30″，而比例尺代码是 G；在测站点进行地物点测定
2
的测距长度≤ 700m；在地形图上，高程注记点的密度按 8 点 /m 分配，且都在
合水线、山脊、山坡、地质工程点及明显地物上进行选注；地形图的数字化测图
选用了南方 cass6.0 测图软件，并先用全站仪进行地形点三维坐标的采集，再存
入全站仪，最后再传入电脑编辑成图。

·215·
