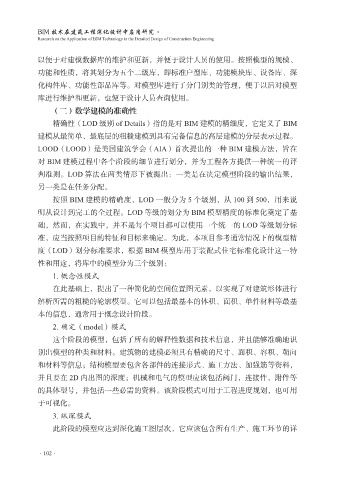

BIM 技术在建筑工程深化设计中应用研究
Research on the Application of BIM Technology in the Detailed Design of Construction Engineering

以便于对建模数据库的维护和更新，并便于设计人员的使用。按照模型的规模、
功能和性质，将其划分为五个二级库，即标准户型库、功能模块库、设备库、深
化构件库、功能性部品库等。对模型库进行了分门别类的管理，便于以后对模型

库进行维护和更新，也便于设计人员查询使用。
（二）数学建模的准确性
精确性（LOD 级别 of Details）指的是对 BIM 建模的精细度，它定义了 BIM
建模从最简单、最底层的粗糙建模到具有完备信息的高层建模的分层表示过程。

LOOD（LOOD）是美国建筑学会（AIA）首次提出的一种 BIM 建模方法，旨在
对 BIM 建模过程中各个阶段的细节进行划分，并为工程各方提供一种统一的评
判准则。LOD 算法在两类情形下被提出：一类是在决定模型阶段的输出结果，
另一类是在任务分配。

按照 BIM 建模的精确度，LOD 一般分为 5 个级别，从 100 到 500，用来说
明从设计到完工的全过程。LOD 等级的划分为 BIM 模型精度的标准化奠定了基
础，然而，在实践中，并不是每个项目都可以使用一个统一的 LOD 等级划分标
准，应当按照项目的特征和目标来确定。为此，本项目参考通常情况下的模型精

度（LOD）划分标准要求，根据 BIM 模型库用于装配式住宅标准化设计这一特
性和用途，将库中的模型分为三个级别：
1. 概念性模式
在此基础上，提出了一种简化的空间位置图元素，以实现了对建筑形体进行

解析所需的粗糙的轮廓模型。它可以包括最基本的体积、面积、单件材料等最基
本的信息，通常用于概念设计阶段。
2. 确定（model）模式
这个阶段的模型，包括了所有的解释性数据和技术信息，并且能够准确地识

别出模型的种类和材料。建筑物的建模必须具有精确的尺寸、面积、容积、朝向
和材料等信息；结构模型要包含各部件的连接形式、施工方法、加强筋等资料，
并且要在 2D 内出图的深度；机械和电气的模型应该包括阀门，连接件，附件等
的具体型号，并包括一些必需的资料。该阶段模式可用于工程进度规划，也可用

于可视化。
3. 纵深模式
此阶段的模型应达到深化施工图层次，它应该包含所有生产、施工环节的详

·102·
