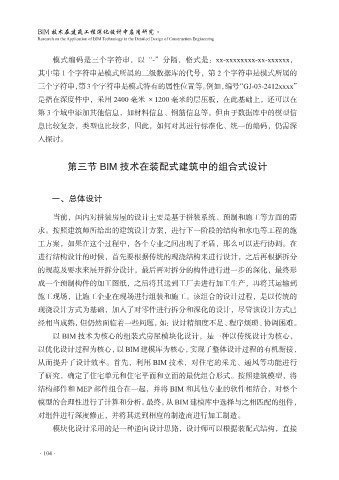

BIM 技术在建筑工程深化设计中应用研究
Research on the Application of BIM Technology in the Detailed Design of Construction Engineering

模式编码是三个字符串，以“-”分隔，格式是：xx-xxxxxxxx-xx-xxxxxx，
其中第 1 个字符串是模式所属的二级数据库的代号，第 2 个字符串是模式所属的
三个字符串，第3个字符串是模式特有的属性位置等。例如，编号“GJ-03-2412xxxx”

是指在深度件中，采用 2400 毫米 ×1200 毫米的层压板，在此基础上，还可以在
第 3 个域中添加其他信息，如材料信息、钢筋信息等。但由于数据库中的模型信

息比较复杂，类型也比较多，因此，如何对其进行标准化、统一的编码，仍需深
入探讨。

第三节 BIM 技术在装配式建筑中的组合式设计

一、总体设计

当前，国内对拼装房屋的设计主要是基于拼装系统、预制和施工等方面的需
求。按照建筑师所给出的建筑设计方案，进行下一阶段的结构和水电等工程的施
工方案，如果在这个过程中，各个专业之间出现了矛盾，那么可以进行协调。在

进行结构设计的时候，首先要根据传统的现浇结构来进行设计，之后再根据拆分
的规范及要求来展开拆分设计，最后再对拆分的构件进行进一步的深化，最终形
成一个预制构件的加工图纸，之后将其送到工厂去进行加工生产，再将其运输到

施工现场，让施工企业在现场进行组装和施工。该组合的设计过程，是以传统的
现浇设计方式为基础，加入了对零件进行拆分和深化的设计，尽管该设计方式已
经相当成熟，但仍然面临着一些问题，如：设计精细度不足、程序烦琐、协调困难。

以 BIM 技术为核心的组装式房屋模块化设计，是一种以传统设计为核心，
以优化设计过程为核心，以 BIM 建模库为核心，实现了整体设计过程的有机衔接，

从而提升了设计效率。首先，利用 BIM 技术，对住宅的采光、通风等功能进行
了研究，确定了住宅单元和住宅平面和立面的最优组合形式。按照建筑模型，将
结构部件和 MEP 部件组合在一起，并将 BIM 和其他专业的软件相结合，对整个
模型的合理性进行了计算和分析。最终，从 BIM 建模库中选择与之相匹配的组件，

对组件进行深度修正，并将其送到相应的制造商进行加工制造。
模块化设计采用的是一种逆向设计思路，设计师可以根据装配式结构，直接
