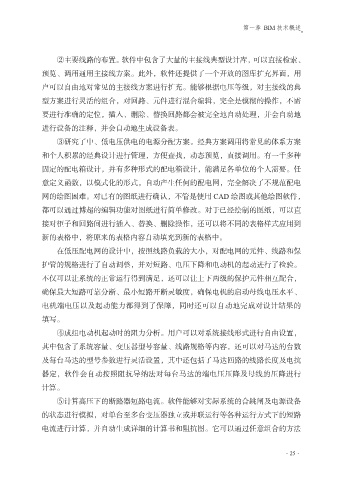

第一章 BIM 技术概述

②主要线路的布置。软件中包含了大量的主接线典型设计库，可以直接检索、
预览、调用通用主接线方案。此外，软件还提供了一个开放的图库扩充界面，用

户可以自由地对常见的主接线方案进行扩充。能够根据电压等级，对主接线的典
型方案进行灵活的组合，对回路、元件进行混合编辑，完全是模糊的操作，不需

要进行准确的定位，插入、删除、替换回路都会被完全地自动处理，并会自动地
进行设备的注释，并会自动地生成设备表。
③研究了中、低电压供电的电源分配方案。经典方案调用将常见的体系方案

和个人积累的经典设计进行管理，方便查找，动态预览，直接调用。有一千多种
固定的配电箱设计，并有多种形式的配电箱设计，能满足各单位的个人需要。任

意定义函数，以模式化的形式，自动产生任何的配电网，完全解决了不规范配电
网的绘图困难。对已有的图纸进行确认，不管是使用 CAD 绘图或其他绘图软件，
都可以通过博超的编辑功能对图纸进行简单修改。对于已经绘制的图纸，可以直

接对柜子和回路间进行插入、替换、删除操作，还可以将不同的表格样式应用到
新的表格中，将原来的表格内容自动填充到新的表格中。

在低压配电网的设计中，按照线路负载的大小，对配电网的元件、线路和保
护管的规格进行了自动调整，并对短路、电压下降和电动机的起动进行了检验。

不仅可以让系统的正常运行得到满足，还可以让上下两级的保护元件相互配合，
确保最大短路可靠分断、最小短路开断灵敏度，确保电机的启动母线电压水平、
电机端电压以及起动能力都得到了保障，同时还可以自动地完成对设计结果的

填写。
④成组电动机起动时的阻力分析。用户可以对系统接线形式进行自由设置，

其中包含了系统容量、变压器型号容量、线路规格等内容，还可以对马达的台数
及每台马达的型号参数进行灵活设置，其中还包括了马达回路的线路长度及电抗

器定，软件会自动按照阻抗导纳法对每台马达的端电压压降及母线的压降进行
计算。
⑤计算高压下的断路器短路电流。软件能够对实际系统的合跳闸及电源设备

的状态进行模拟，对单台至多台变压器独立或并联运行等各种运行方式下的短路
电流进行计算，并自动生成详细的计算书和阻抗图。它可以通过任意组合的方法

·25·
