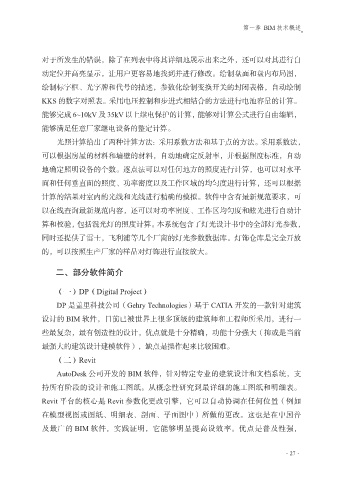

第一章 BIM 技术概述

对于所发生的错误，除了在列表中将其详细地展示出来之外，还可以对其进行自
动定位并高亮显示，让用户更容易地找到并进行修改。绘制盘面和盘内布局图，

绘制标字框、光字牌和代号的描述，参数化绘制变换开关的封闭表格，自动绘制
KKS 的数字对照表。采用电压控制和步进式相结合的方法进行电池容量的计算。

能够完成 6~10kV 及 35kV 以上继电保护的计算，能够对计算公式进行自由编辑，
能够满足任意厂家继电设备的整定计算。
光照计算给出了两种计算方法：采用系数方法和基于点的方法。采用系数法，

可以根据房屋的材料和墙壁的材料，自动地确定反射率，并根据照度标准，自动
地确定照明设备的个数。逐点法可以对任何地方的照度进行计算，也可以对水平

面和任何垂直面的照度、功率密度以及工作区域的均匀度进行计算，还可以根据
计算的结果对室内的光线和光线进行精确的模拟。软件中含有最新规范要求，可
以在线查询最新规范内容，还可以对功率密度、工作区均匀度和眩光进行自动计

算和校验，包括混光灯的照度计算。本系统包含了灯光设计书中的全部灯光参数，
同时还提供了雷士，飞利浦等几个厂商的灯光参数数据库。灯饰仓库是完全开放

的，可以按照生产厂家的样品对灯饰进行直接放大。

二、部分软件简介

（一）DP（Digital Project）
DP 是盖里科技公司（Gehry Technologies）基于 CATIA 开发的一款针对建筑

设计的 BIM 软件，目前已被世界上很多顶级的建筑师和工程师所采用，进行一
些最复杂，最有创造性的设计，优点就是十分精确，功能十分强大（抑或是当前

最强大的建筑设计建模软件），缺点是操作起来比较困难。
（二）Revit

AutoDesk 公司开发的 BIM 软件，针对特定专业的建筑设计和文档系统，支
持所有阶段的设计和施工图纸。从概念性研究到最详细的施工图纸和明细表。
Revit 平台的核心是 Revit 参数化更改引擎，它可以自动协调在任何位置（例如

在模型视图或图纸、明细表、剖面、平面图中）所做的更改。这也是在中国普
及最广的 BIM 软件，实践证明，它能够明显提高设效率。优点是普及性强，
