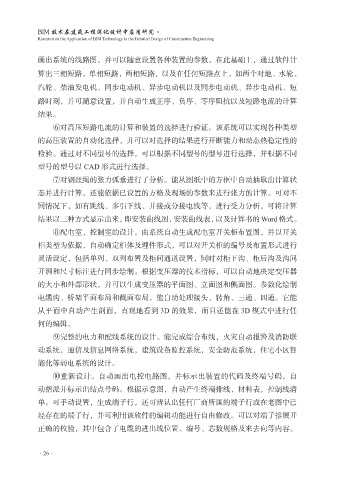

画出系统的线路图，并可以随意设置各种装置的参数，在此基础上，通过软件计
算出三相短路，单相短路，两相短路，以及在任何短路点上，如两个对地、水轮、

汽轮、柴油发电机、同步电动机、异步电动机以及同步电动机、异步电动机、短
路时刻，并可随意设置，并自动生成正序、负序、零序阻抗以及短路电流的计算

结果。
⑥对高压短路电流的计算和装置的选择进行验证。该系统可以实现各种类型
的高压装置的自动化选择，并可以对选择的结果进行开断能力和动态热稳定性的
检验。通过对不同型号的选择，可以根据不同型号的型号进行选择，并根据不同

型号的型号以 CAD 形式进行选择。
⑦对钢丝绳的张力弧垂进行了分析。能从图纸中的方框中自动抽取出计算状
态并进行计算，还能依据已设置的方格及现场的参数来进行张力的计算。可对不

同情况下，如有跳线、多引下线、并接或分接电线等，进行受力分析。可将计算
结果以三种方式显示出来，即安装曲线图，安装曲线表，以及计算书的 Word 格式。
⑧配电室，控制室的设计。由系统自动生成配电室开关柜布置图，并以开关

柜类型为依据，自动确定柜体及埋件形式，可以对开关柜的编号及布置形式进行
灵活设定，包括单列、双列布置及柜间通道设置，同时对柜下沟、柜后沟及沟间
开洞和尺寸标注进行同步绘制。根据变压器的技术指标，可以自动地决定变压器

的大小和外部形状，并可以生成变压器的平面图、立面图和侧面图。参数化绘制
电缆沟、桥架平面布局和截面布局，能自动处理接头、转角、三通、四通。它能
从平面中自动产生剖面，直观地看到 3D 的效果，而且还能在 3D 模式中进行任

何的编辑。
⑨完整的电力和配线系统的设计。能完成综合布线，火灾自动报警及消防联
动系统，通信及信息网络系统，建筑设备监控系统，安全防范系统，住宅小区智

能化等弱电系统的设计。
⑩重新设计。自动画出电控电路图，并标示出装置的代码及终端号码，自
动指派并标示出结点号码。根据示意图，自动产生终端排线，材料表，控制线清
单。可手动设置，生成端子行，还可辨认出任何厂商所画的端子行或在老图中已

经存在的端子行，并可利用该软件的编辑功能进行自由修改。可以对端子排展开
正确的校验，其中包含了电缆的进出线位置、编号、芯数规格及来去向等内容。
