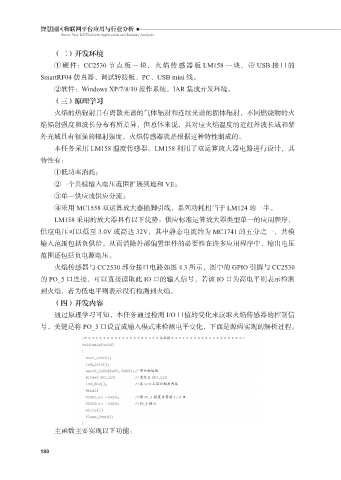

（二）开发环境
①硬件：CC2530 节点板一块，火焰传感器板 LM158 一块，带 USB 接口的
SmartRF04 仿真器、调试转接板、PC、USB mini 线。
②软件：Windows XP/7/8/10 操作系统，IAR 集成开发环境。

（三）原理学习
火焰的热辐射具有离散光谱的气体辐射和连续光谱的固体辐射，不同燃烧物的火
焰辐射强度和波长分布有所差异，但总体来说，其对应火焰温度的近红外波长域和紫

外光域具有很强的辐射强度，火焰传感器就是根据这种特性制成的。
本任务采用 LM158 温度传感器。LM158 利用了双运算放大器电路进行设计，其
特性有：
①低功率消耗；

②一个共模输入电压范围扩展到地和 VE；
③单一供应或供应分流；
④采用 MC1558 双运算放大器插脚引线，系列功耗相当于 LM124 的一半。
LM158 采用的放大器具有以下优势：供应标准运算放大器类型单一的应用程序，

供应电压可以低至 3.0V 或高达 32V，其中静态电流约为 MC1741 的五分之一，共模
输入范围包括负供给，从而消除外部偏置组件的必要性在许多应用程序中，输出电压
范围还包括负电源电压。
火焰传感器与 CC2530 部分接口电路如图 4.3 所示，图中的 GPIO 引脚与 CC2530

的 PO_5 口连接，可以直接读取此 IO 口的输入信号，若该 IO 口为高电平则表示检测
到火焰，若为低电平则表示没有检测到火焰。
（四）开发内容

通过原理学习可知，本任务通过检测 I/O 口值的变化来读取火焰传感器的控制信
号，关键是将 PO_5 口设置成输入模式来检测电平变化，下面是源码实现的解析过程。

主函数主要实现以下功能：
