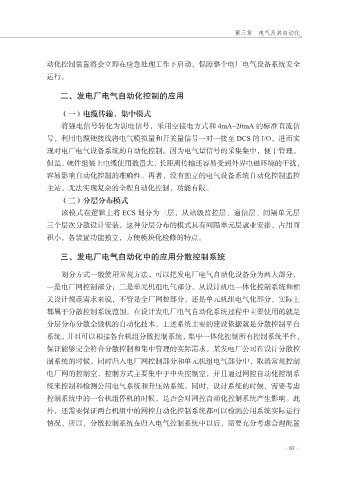

第三章 电气及其自动化

动化控制装置将会立即在应急处理工作下启动，保障整个电厂电气设备系统安全
运行。

二、发电厂电气自动化控制的应用

（一）电缆传输，集中模式
将强电信号转化为弱电信号，采用空接电方式和 4mA~20mA 的标准直流信
号，利用电缆硬接线将电气模拟量和开关量信号一对一接至 DCS 的 I/O，进而实

现对电厂电气设备系统的自动化控制。因为电气量信号的采集集中，便于管理。
但是，硬件组装上电缆使用数量大，长距离传输还容易受到外界电磁环境的干扰，
容易影响自动化控制的准确性。再者，没有独立的电气设备系统自动化控制监控
主站，无法实现复杂的全程自动化控制，功能有限。

（二）分层分布模式
该模式在逻辑上将 ECS 划分为三层，从站级监控层、通信层、间隔单元层
三个层次分散设计安装。这种分层分布的模式具有间隔单元层就业安排，占用面
积小，各装置功能独立，方便模块化检修的特点。

三、发电厂电气自动化中的应用分散控制系统

划分方式一般使用常规方法，可以把发电厂电气自动化设备分为两大部分，
一是电厂网控制部分；二是单元机组电气部分。从设计机电一体化控制系统和相

关设计规范需求来说，不管是全厂网控部分，还是单元机组电气化部分，实际上
都属于分散控制系统范围。在设计发电厂电气自动化系统过程中主要使用的就是
分层分布分散全微机的自动化技术。上述系统主要的建设依据就是分散控制平台
系统，并且可以相接各台机组分散控制系统，集中一体化控制所有控制系统平台，

保证能够完全符合分散控制和集中管理的实际需求。某发电厂公司在设计分散控
制系统的时候，同时归入电厂网控制部分和单元机组电气部分中，取消常规控制
电厂网的控制室，控制方式主要集中于中央控制室，并且通过网控自动化控制系
统来控制和检测公用电气系统和升压站系统。同时，设计系统的时候，需要考虑

控制系统中的一台机组停机的时候，是否会对网控自动化控制系统产生影响。此
外，还需要保证两台机组中的网控自动化控制系统都可以检测公用系统实际运行
情况，所以，分散控制系统在归入电气控制系统中以后，需要充分考虑合理配置

·83·
