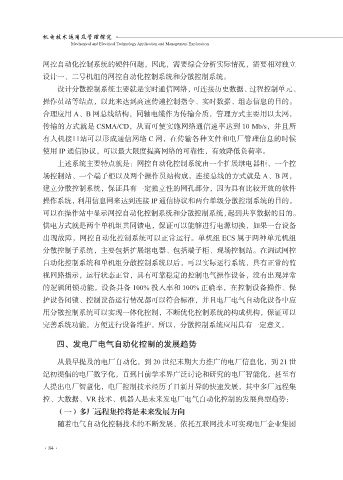

Page 96 - 机电技术运用及管理探究

机电技术运用及管理探究
Mechanical and Electrical Technology Application and Management Exploration

网控自动化控制系统的硬件问题，因此，需要综合分析实际情况，需要相对独立
设计一、二号机组的网控自动化控制系统和分散控制系统。
设计分散控制系统主要就是实时通信网络，可连接历史数据、过程控制单元、

操作员站等结点，以此来达到高速传递控制指令、实时数据、组态信息的目的。
合理应用 A、B 网总线结构，同轴电缆作为传输介质，管理方式主要用以太网，
传输的方式就是 CSMA/CD，从而可使实施网络通信速率达到 10 Mb/s，并且所
有人机接口站可以形成通信网络 C 网，在传输各种文件和电厂管理信息的时候

使用 IP 通信协议，可以最大限度提高网络的可靠性，有效降低负荷率。
上述系统主要特点就是：网控自动化控制系统由一个扩展继电器柜、一个控
场控制站、一个端子柜以及两个操作员站构成，连接总线的方式就是 A、B 网，

建立分散控制系统，保证具有一定独立性的网孔部分，因为具有比较开放的软件
操作系统，利用信息网来达到连接 IP 通信协议和两台单级分散控制系统的目的。
可以在操作站中显示网控自动化控制系统和分散控制系统，起到共享数据的目的。
供电方式就是两个单机组共同馈电，保证可以能够进行电源切换，如果一台设备
出现故障，网控自动化控制系统可以正常运行。单机组 ECS 属于两种单元机组

分散控制子系统，主要包括扩展继电器、包括端子柜、现场控制站。在调试网控
自动化控制系统和单机组分散控制系统以后，可以实际运行系统，具有正常的监
视回路指示，运行状态正常，具有可靠稳定的控制电气操作设备，没有出现异常

的逻辑闭锁功能，设备具备 100% 投入率和 100% 正确率，在控制设备操作、保
护设备闭锁、控制设备运行情况都可以符合标准，并且电厂电气自动化设备中应
用分散控制系统可以实现一体化控制，不断优化控制系统的构成机构，保证可以
完善系统功能，方便进行设备维护。所以，分散控制系统应用具有一定意义。

四、发电厂电气自动化控制的发展趋势

从最早提及的电厂自动化，到 20 世纪末期大力推广的电厂信息化，到 21 世
纪初提倡的电厂数字化，直到目前学术界广泛讨论和研究的电厂智能化，甚至有

人提出电厂智慧化，电厂控制技术经历了日新月异的快速发展，其中多厂远程集
控、大数据、VR 技术、机器人是未来发电厂电气自动化控制的发展典型趋势：
（一）多厂远程集控将是未来发展方向
随着电气自动化控制技术的不断发展，依托互联网技术可实现电厂企业集团
