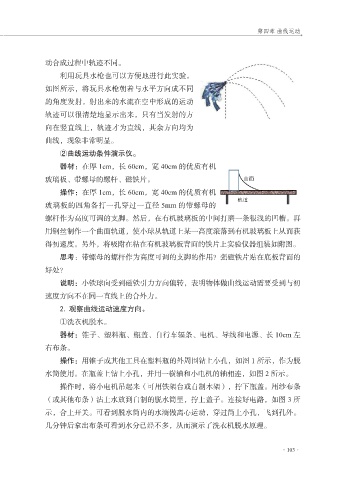

Page 109 - 这样学高中物理更有益——力学部分
P. 109
第四章 曲线运动
动合成过程中轨迹不同。
利用玩具水枪也可以方便地进行此实验。
如图所示，将玩具水枪朝着与水平方向成不同
的角度发射，射出来的水流在空中形成的运动
轨迹可以很清楚地显示出来，只有当发射的方
向在竖直线上，轨迹才为直线，其余方向均为
曲线，现象非常明显。
②曲线运动条件演示仪。
器材：在厚 1cm，长 60cm，宽 40cm 的优质有机
玻璃板、带螺母的螺杆、磁铁片。
操作：在厚 1cm，长 60cm，宽 40cm 的优质有机
玻璃板的四角各打一孔穿过一直径 5mm 的带螺母的
螺杆作为高度可调的支脚。然后，在有机玻璃板的中间打磨一条很浅的凹槽。再
用钢丝制作一个曲面轨道，使小球从轨道上某一高度滚落到有机玻璃板上从而获
得初速度。另外，将吸附在粘在有机玻璃板背面的铁片上实验仪器组装如附图。
思考：带螺母的螺杆作为高度可调的支脚的作用？强磁铁片贴在底板背面的
好处？
说明：小铁球向受到磁铁引力方向偏转，表明物体做曲线运动需要受到与初
速度方向不在同一直线上的合外力。
2. 观察曲线运动速度方向。
①洗衣机脱水。
器材：锥子、塑料瓶、瓶盖、自行车辐条、电机、导线和电源、长 10cm 左
右布条。
操作：用锥子或其他工具在塑料瓶的外周围钻上小孔，如图 1 所示，作为脱
水筒使用。在瓶盖上钻上小孔，并用一横轴和小电机的轴相连，如图 2 所示。
操作时，将小电机吊起来（可用铁架台或自制木架），拧下瓶盖。用纱布条
（或其他布条）沾上水放到自制的脱水筒里，拧上盖子。连接好电路，如图 3 所
示，合上开关。可看到脱水筒内的水滴做离心运动，穿过筒上小孔，飞到孔外。
几分钟后拿出布条可看到水分已经不多，从而演示了洗衣机脱水原理。
·103·
