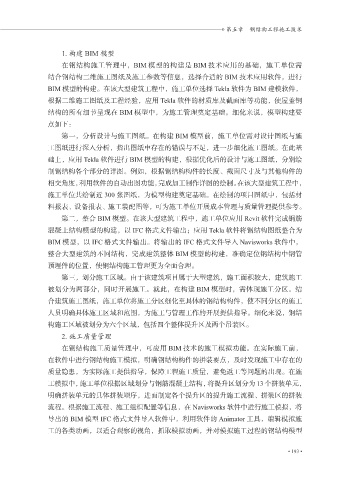

» 第五章 钢结构工程施工技术

1. 构建 BIM 模型
在钢结构施工管理中，BIM 模型的构建是 BIM 技术应用的基础，施工单位需
结合钢结构二维施工图纸及施工参数等信息，选择合适的 BIM 技术应用软件，进行
BIM 模型的构建。在该大型建筑工程中，施工单位选择 Tekla 软件为 BIM 建模软件，
根据二维施工图纸及工程经验，应用 Tekla 软件的材质库及截面库等功能，使屋盖钢

结构的所有细节呈现在 BIM 模型中，为施工管理奠定基础。细化来说，模型构建要
点如下：
第一，分析设计与施工图纸。在构建 BIM 模型前，施工单位需对设计图纸与施

工图纸进行深入分析，指出图纸中存在的错误与不足，进一步细化施工图纸。在此基
础上，应用 Tekla 软件进行 BIM 模型的构建，根据优化后的设计与施工图纸，分别绘
制钢结构各个部分的详图。例如，根据钢结构构件的长度、截面尺寸及与其他构件的
相交角度，利用软件的自动出图功能，完成加工制作详图的绘制。在该大型建筑工程中，

施工单位共绘制近 300 张图纸，为模型构建奠定基础。在绘制的项目图纸中，包括材
料报表、设备报表、施工装配图等，可为施工单位开展成本管理与质量管理提供参考。
第二，整合 BIM 模型。在该大型建筑工程中，施工单位应用 Revit 软件完成钢筋

混凝土结构模型的构建，以 IFC 格式文件输出；应用 Tekla 软件将钢结构图纸整合为
BIM 模型，以 IFC 格式文件输出。将输出的 IFC 格式文件导入 Navisworks 软件中，
整合大型建筑的不同结构，完成建筑整体 BIM 模型的构建，准确定位钢结构中钢管
预埋件的位置，使钢结构施工管理更为全面合理。
第三，划分施工区域。由于该建筑项目属于大型建筑，施工面积较大，建筑施工

被划分为两部分，同时开展施工。就此，在构建 BIM 模型时，需体现施工分区。结
合建筑施工图纸，施工单位将施工分区细化至具体的钢结构构件，使不同分区的施工
人员明确具体施工区域和范围，为施工与管理工作的开展提供指导。细化来说，钢结

构施工区域被划分为六个区域，包括四个整体提升区及两个吊装区。
2. 施工质量管理
在钢结构施工质量管理中，可应用 BIM 技术的施工模拟功能。在实际施工前，
在软件中进行钢结构施工模拟，明确钢结构构件的拼装要点，及时发现施工中存在的

质量隐患，为实际施工提供指导，保障工程施工质量，避免返工等问题的出现。在施
工模拟中，施工单位根据区域划分与钢筋混凝土结构，将提升区划分为 13 个拼装单元，
明确拼装单元的具体拼装顺序，进而制定各个提升区的提升施工流程、拼装区的拼装
流程。根据施工流程、施工组织配置等信息，在 Navisworks 软件中进行施工模拟，将

导出的 BIM 模型 IFC 格式文件导入软件中，利用软件的 Animator 工具，编辑模拟施
工的各类动画，以适合观察的视角，抓取模拟动画，并对模拟施工过程的钢结构模型
