Page 213 - 结构装备施工技术分析与研究

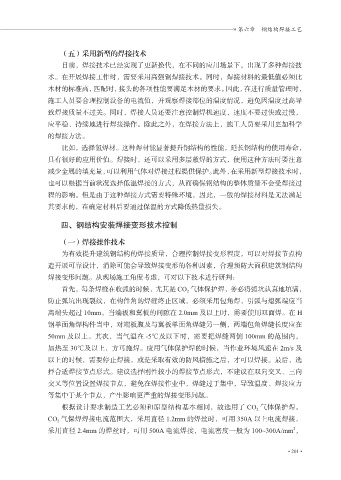

» 第六章 钢结构焊接工艺

（五）采用新型的焊接技术
目前，焊接技术已经实现了更新换代，在不同的应用场景下，出现了多种焊接技
术。在开展焊接工作时，需要采用高强钢焊接技术。同时，焊接材料的最低值必须比
木材的标准高，匹配时，接头的各项性能要满足木材的要求。因此，在进行质量管理时，

施工人员要合理控制设备的电流值，并观察焊接部位的温度情况，避免因温度过高导
致焊接质量不过关。同时，焊接人员还要注意控制焊机速度，速度不要过快或过慢，
应平稳、持续地进行焊接操作。除此之外，在焊接方法上，施工人员要采用更加科学
的焊接方法。

比如，选择氢焊材。这种焊材能显著提升钢结构的性能，延长钢结构的使用寿命，
具有很好的应用价值。焊接时，还可以采用多层敷焊的方式，使用这种方法时要注意
减少金属的填充量，可以利用气体对焊接过程提供保护。此外，在采用新型焊接技术时，
也可以根据当前状况选择低温焊接的方式，从而确保钢结构的整体质量不会受焊接过

程的影响。但是由于这种焊接方式需要特殊环境，因此，一般的焊接材料是无法满足
其要求的，在确定材料后要通过保温的方式降低热量损失。

四、钢结构安装焊接变形技术控制

（一）焊接操作技术
为有效提升建筑钢结构的焊接质量，合理控制焊接变形程度，可以对焊接节点构
造开展可靠设计，消除可能会导致焊接变形的各种因素，合理预防大面积建筑钢结构
焊接变形问题。从现场施工角度考虑，可对以下技术进行研判：

首先，每条焊缝在收弧的时候，尤其是 CO 2 气体保护焊，务必将弧坑认真地填满，
防止弧坑出现裂纹，在构件角的焊缝终止区域，必须采用包角焊，引弧与熄弧端应当
离端头超过 10mm。当端板和翼板的间隙在 2.0mm 及以上时，需要使用双面焊。在 H

钢单面角焊构件当中，对端板腹及与翼板单面角焊缝另一侧，两端包角焊缝长度应在
50mm 及以上。其次，当气温在 -5℃及以下时，需要把焊缝两侧 100mm 的范围内，
加热至 30℃及以上，方可施焊。应用气体保护焊的时候，当作业环境风速在 2m/s 及
以上的时候，需要停止焊接，或是采取有效的防风措施之后，才可以焊接。最后，选

择合适焊接节点形式。建议选择刚性较小的焊接节点形式，不建议在双向交叉、三向
交叉等位置设置焊接节点，避免在焊接作业中，焊缝过于集中，导致温度、焊接应力
等集中于某个节点，产生影响更严重的焊接变形问题。
根据设计要求制造工艺必须和原型结构基本相同，故选用了 CO 2 气体保护焊。

CO 2 气保焊焊接电流范围大，采用直径 1.2mm 的焊丝时，可用 350A 以上电流焊接，
2
采用直径 2.4mm 的焊丝时，可用 500A 电流焊接，电流密度一般为 100~300A/mm ，

• 201 •
