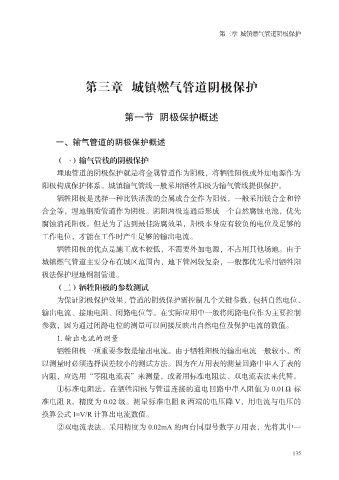

第三章 城镇燃气管道阴极保护

第三章 城镇燃气管道阴极保护

第一节 阴极保护概述

一、输气管道的阴极保护概述

（一）输气管线的阴极保护
埋地管道的阴极保护就是将金属管道作为阴极，将牺牲阳极或外加电源作为
阳极构成保护体系。城镇输气管线一般采用牺牲阳极为输气管线提供保护。
牺牲阳极是选择一种比铁活泼的金属或合金作为阳极，一般采用镁合金和锌

合金等，埋地钢质管道作为阴极。阴阳两极连通后形成一个自然腐蚀电池，优先
腐蚀消耗阳极。但是为了达到最佳防腐效果，阳极本身应有较负的电位及足够的
工作电位，才能在工作时产生足够的输出电流。
牺牲阳极的优点是施工成本较低，不需要外加电源，不占用其他场地。由于

城镇燃气管道主要分布在城区范围内，地下管网较复杂，一般都优先采用牺牲阳
极法保护埋地钢制管道。
（二）牺牲阳极的参数测试
为保证阴极保护效果，管道的阴极保护需控制几个关键参数，包括自然电位、

输出电流、接地电阻、闭路电位等。在实际应用中一般将闭路电位作为主要控制
参数，因为通过闭路电位的测量可以间接反映出自然电位及保护电流的数值。
1. 输出电流的测量
牺牲阳极一项重要参数是输出电流。由于牺牲阳极的输出电流一般较小，所

以测量时必须选择误差较小的测试方法。因为在万用表的测量回路中串入了表的
内阻，应选用“零阻电流表”来测量，或者用标准电阻法、双电流表法来代替。
①标准电阻法。在牺牲阳极与管道连接的通电回路中串入阻值为 0.01Ω标
准电阻 R，精度为 0.02 级。测量标准电阻 R 两端的电压降 V，用电流与电压的

换算公式 I=V/R 计算出电流数值。
②双电流表法。采用精度为 0.02mA 的两台同型号数字万用表，先将其中一

135
