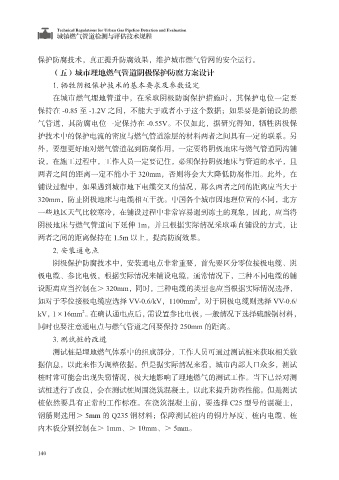

保护防腐技术，真正提升防腐效果，维护城市燃气管网的安全运行。
（五）城市埋地燃气管道阴极保护防腐方案设计
1. 牺牲阴极保护技术的基本要求及参数设定

在城市燃气埋地管道中，在采取阴极防腐保护措施时，其保护电位一定要
保持在 -0.85 至 -1.2V 之间，不能大于或者小于这个数据；如果要是新铺设的燃
气管道，其防腐电位一定保持在 -0.55V。不仅如此，据研究得知，牺牲阴极保
护技术中的保护电流的密度与燃气管道涂层的材料两者之间具有一定的联系。另

外，要想更好地对燃气管道起到防腐作用，一定要将阴极地床与燃气管道同沟铺
设，在施工过程中，工作人员一定要记住，必须保持阴极地床与管道的水平，且
两者之间的距离一定不能小于 320mm，否则将会大大降低防腐作用。此外，在
铺设过程中，如果遇到城市地下电缆交叉的情况，那么两者之间的距离应当大于

320mm，防止阴极地床与电缆相互干扰。中国各个城市因地理位置的不同，北方
一些地区天气比较寒冷，在铺设过程中非常容易遇到冻土的现象，因此，应当将
阴极地床与燃气管道向下延伸 1m，并且根据实际情况采取垂直铺设的方式，让
两者之间的距离保持在 1.5m 以上，提高防腐效果。

2. 安装通电点
阴极保护防腐技术中，安装通电点非常重要，首先要区分零位接极电缆、阴
极电缆、参比电极，根据实际情况来铺设电缆，通常情况下，三种不同电缆的铺
设距离应当控制在＞ 320mm，同时，三种电缆的类型也应当根据实际情况选择，
2
如对于零位接极电缆应选择 VV-0.6/kV，1100mm ，对于阴极电缆则选择 VV-0.6/
2
kV，1×16mm 。在确认通电点后，需设置参比电极，一般情况下选择硫酸铜材料，
同时也要注意通电点与燃气管道之间要保持 250mm 的距离。
3. 测试桩的改进

测试桩是埋地燃气体系中的组成部分，工作人员可通过测试桩来获取相关数
据信息，以此来作为调整依据。但是据实际情况来看，城市内部人口众多，测试
桩时常可能会出现失窃情况，极大地影响了埋地燃气的测试工作。当下已经对测
试桩进行了改良，会在测试桩周围浇筑混凝土，以此来提升防盗性能。但是测试

桩依然要具有正常的工作标准。在浇筑混凝土前，要选择 C25 型号的混凝土，
钢筋则选用＞ 5mm 的 Q235 钢材料；保障测试桩内的铜片厚度、桩内电缆、桩
内木板分别控制在＞ 1mm、＞ 10mm、＞ 5mm。
