Page 144 - 城镇燃气管道检测与评估技术规程

Technical Regulations for Urban Gas Pipeline Detection and Evaluation

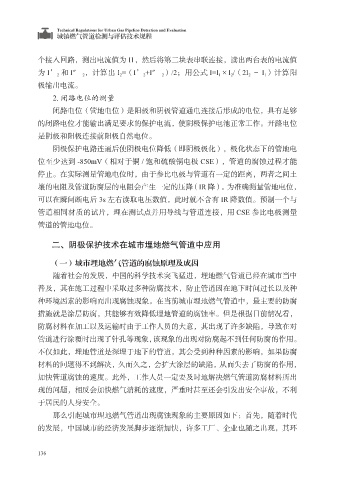

城镇燃气管道检测与评估技术规程

个接入回路，测出电流值为 I1，然后将第二块表串联连接，读出两台表的电流值
为 I’ 2 和 I″ 2 ，计算出 I 2 =（I’ 2 +I″ 2 ）/2；用公式 I=I 1 ×I 2 /（2I 2 － I 1 ）计算阳
极输出电流。

2. 闭路电位的测量
闭路电位（管地电位）是阳极和阴极管道通电连接后形成的电位，具有足够
的闭路电位才能输出满足要求的保护电流，使阴极保护电池正常工作。开路电位
是阴极和阳极连接前阳极自然电位。

阴极保护电路连通后使阴极电位降低（即阴极极化），极化状态下的管地电
位至少达到 -850mV（相对于铜 / 饱和硫酸铜电极 CSE），管道的腐蚀过程才能
停止。在实际测量管地电位时，由于参比电极与管道有一定的距离，两者之间土
壤的电阻及管道防腐层的电阻会产生一定的压降（IR 降）。为准确测量管地电位，

可以在瞬间断电后 3s 左右读取电压数值，此时就不含有 IR 降数值。预制一个与
管道相同材质的试片，埋在测试点并用导线与管道连接，用 CSE 参比电极测量
管道的管地电位。

二、阴极保护技术在城市埋地燃气管道中应用

（一）城市埋地燃气管道的腐蚀原理及成因
随着社会的发展，中国的科学技术突飞猛进，埋地燃气管道已经在城市当中
普及，其在施工过程中采取过多种防腐技术，防止管道因在地下时间过长以及种

种环境因素的影响而出现腐蚀现象。在当前城市埋地燃气管道中，最主要的防腐
措施就是涂层防腐，其能够有效降低埋地管道的腐蚀率。但是根据目前情况看，
防腐材料在加工以及运输时由于工作人员的大意，其出现了许多缺陷，导致在对
管道进行涂覆时出现了针孔等现象，该现象的出现对防腐起不到任何防腐的作用。

不仅如此，埋地管道是深埋于地下的管道，其会受到种种因素的影响，如果防腐
材料的问题得不到解决，久而久之，会扩大涂层的缺陷，从而失去了防腐的作用，
加快管道腐蚀的速度。此外，工作人员一定要及时地解决燃气管道防腐材料所出
现的问题，相反会加快燃气消耗的速度，严重时甚至还会引发出安全事故，不利

于居民的人身安全。
那么引起城市埋地燃气管道出现腐蚀现象的主要原因如下：首先，随着时代
的发展，中国城市的经济发展脚步逐渐加快，许多工厂、企业也随之出现，其环

136
