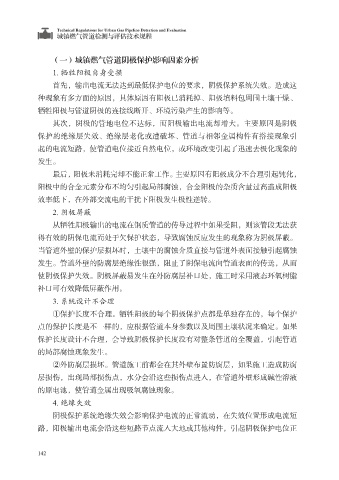

Page 150 - 城镇燃气管道检测与评估技术规程

Technical Regulations for Urban Gas Pipeline Detection and Evaluation
城镇燃气管道检测与评估技术规程

（一）城镇燃气管道阴极保护影响因素分析
1. 牺牲阳极自身受损
首先，输出电流无法达到最低保护电位的要求，阴极保护系统失效。造成这

种现象有多方面的原因，具体原因有阳极已消耗掉、阳极填料包周围土壤干燥、
牺牲阳极与管道阴极的连接线断开、环境污染产生的影响等。
其次，阴极的管地电位不达标，而阳极输出电流却增大。主要原因是阴极
保护的绝缘层失效、绝缘层老化或遭破坏、管道与相邻金属构件有搭接现象引

起的电流短路，使管道电位接近自然电位，或环境改变引起了迅速去极化现象的
发生。
最后，阳极未消耗完却不能正常工作。主要原因有阳极成分不合理引起钝化，
阳极中的合金元素分布不均匀引起局部腐蚀，合金阳极的杂质含量过高造成阳极

效率低下，在外部交流电的干扰下阳极发生极性逆转。
2. 阴极屏蔽
从牺牲阳极输出的电流在钢质管道的传导过程中如果受阻，则该管段无法获
得有效的阴保电流而处于欠保护状态，导致腐蚀反应发生的现象称为阴极屏蔽。

当管道外壁的保护层损坏时，土壤中的腐蚀介质直接与管道外表面接触引起腐蚀
发生。管道外壁的防腐层绝缘性很强，阻止了阴保电流向管道表面的传送，从而
使阴极保护失效。阴极屏蔽易发生在外防腐层补口处，施工时采用液态环氧树脂
补口可有效降低屏蔽作用。

3. 系统设计不合理
①保护长度不合理。牺牲阳极的每个阴极保护点都是单独存在的，每个保护
点的保护长度是不一样的，应根据管道本身参数以及周围土壤状况来确定。如果
保护长度设计不合理，会导致阴极保护长度没有对整条管道的全覆盖，引起管道

的局部腐蚀现象发生。
②外防腐层损坏。管道施工前都会在其外壁布置防腐层，如果施工造成防腐
层损伤，出现局部损伤点，水分会沿这些损伤点进入，在管道外壁形成碱性溶液
的原电池，使管道金属出现吸氧腐蚀现象。

4. 绝缘失效
阴极保护系统绝缘失效会影响保护电流的正常流动，在失效位置形成电流短
路，阳极输出电流会沿这些短路节点流入大地或其他构件，引起阴极保护电位正

142
