第三章 城镇燃气管道阴极保护
向升高，如果升高到不能满足阴极保护的最小电位要求，会使管道面临腐蚀的风
险。城镇燃气管道的绝缘问题常出现在绝缘接头处，或与其他相交的管道搭接出
现短路节点，电流的流出使管道的电位接近自然腐蚀电位，失去阴极保护作用。

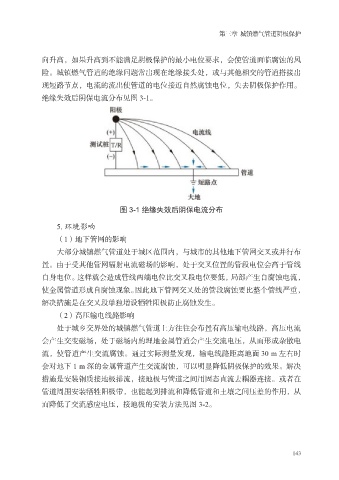

绝缘失效后阴保电流分布见图 3-1。
图 3-1 绝缘失效后阴保电流分布
5. 环境影响
（1）地下管网的影响
大部分城镇燃气管道处于城区范围内，与城市的其他地下管网交叉或并行布
置。由于受其他管网辐射电流磁场的影响，处于交叉位置的管段电位会高于管线
自身电位。这样就会造成管线两端电位比交叉段电位要低，局部产生自腐蚀电流，
使金属管道形成自腐蚀现象。因此地下管网交叉处的管段腐蚀要比整个管线严重，
解决措施是在交叉段单独增设牺牲阳极防止腐蚀发生。
（2）高压输电线路影响
处于城乡交界处的城镇燃气管道上方往往会布置有高压输电线路，高压电流
会产生交变磁场，处于磁场内的埋地金属管道会产生交流电压，从而形成杂散电
流，使管道产生交流腐蚀。通过实际测量发现，输电线路距离地面 30 m 左右时
会对地下 1 m 深的金属管道产生交流腐蚀，可以明显降低阴极保护的效果。解决
措施是安装铜质接地极排流，接地极与管道之间用固态直流去耦器连接。或者在
管道周围安装牺牲阳极带，也能起到排流和降低管道和土壤之间压差的作用，从
而降低了交流感应电压，接地极的安装方法见图 3-2。
143
