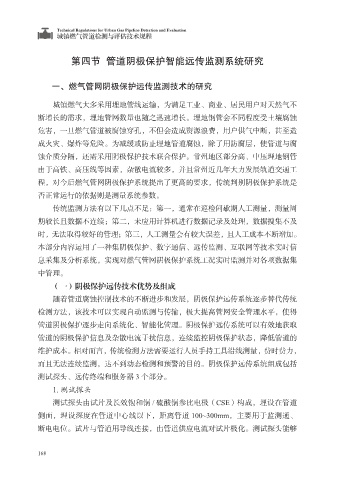

城镇燃气管道检测与评估技术规程

第四节 管道阴极保护智能远传监测系统研究

一、燃气管网阴极保护远传监测技术的研究

城镇燃气大多采用埋地管线运输，为满足工业、商业、居民用户对天然气不
断增长的需求，埋地管网数量也随之迅速增长。埋地钢管会不同程度受土壤腐蚀
危害，一旦燃气管道被腐蚀穿孔，不但会造成资源浪费，用户供气中断，甚至造

成火灾、爆炸等危险。为减缓或防止埋地管道腐蚀，除了用防腐层，使管道与腐
蚀介质分隔，还需采用阴极保护技术联合保护。常州地区部分高、中压埋地钢管
由于高铁、高压线等因素，杂散电流较多，并且常州近几年大力发展轨道交通工

程，对今后燃气管网阴极保护系统提出了更高的要求，传统判别阴极保护系统是
否正常运行的依据则是测量系统参数。
传统监测方法有以下几点不足：第一，通常在巡检间歇期人工测量，测量周
期较长且数据不连续；第二，未应用计算机进行数据记录及处理，数据搜集不及

时，无法取得较好的管理；第三，人工测量会有较大误差，且人工成本不断增加。
本部分内容运用了一种集阴极保护、数字通信、远传监测、互联网等技术实时信
息采集及分析系统，实现对燃气管网阴极保护系统工况实时监测并对各项数据集

中管理。
（一）阴极保护远传技术优势及组成
随着管道腐蚀控制技术的不断进步和发展，阴极保护远传系统逐步替代传统
检测方法，该技术可以实现自动监测与传输，极大提高管网安全管理水平，使得

管道阴极保护逐步走向系统化、智能化管理。阴极保护远传系统可以有效地获取
管道的阴极保护信息及杂散电流干扰信息，连续监控阴极保护状态，降低管道的
维护成本。相对而言，传统检测方法需要运行人员手持工具沿线测量，费时费力，

而且无法连续监测，达不到动态检测和预警的目的。阴极保护远传系统组成包括
测试探头、远传终端和服务器 3 个部分。
1. 测试探头

测试探头由试片及长效饱和铜 / 硫酸铜参比电极（CSE）构成，埋设在管道
侧面，埋设深度在管道中心线以下，距离管道 100~300mm，主要用于监测通、
断电电位。试片与管道用导线连接，由管道供应电流对试片极化。测试探头能够
