第三章 城镇燃气管道阴极保护

（1）前端数据采集部分
前端数据采集部分由专用模块组成，自带电池和 SIM 卡，可安装在各种环
境下，自定义数据采集间隔，可精确至秒且 24 小时不间断，确保依据需求取得

足够的数据。
（2）数据分析及上传部分
数据分析及上传功能由服务器运行，数据接收，运行数据分析上传的软件组
成。前端定时上传的数据，经接收软件处理后形成数据文件。包含 24 小时不同

时段电位数值。分析上传的软件始终与服务器数据接收软件保持连接状态，每当
有新数据生成后就会立刻上传至服务器中保存。
（3）数据处理部分
数据处理部分是整套系统的核心部分，实现所有数据的接收、存储到数据库、

检索和生成数据报表等功能。
（四）阴极保护远传监测技术在燃气公司的应用
1. 设备应用
为了能更全面了解管道阴极保护情况，选取地铁周边钢制燃气管道作为研究

对象，监测是否有杂散电流对管道阴极保护系统影响，运用该装置进行 24 小时
连续监测，设定数据采集间隔，观测电位情况，判别牺牲阳极系统状态。
由于设备露天，故对防水要求较高，选取防护等级别为 IP68，同时现场安
装于定制箱体内（图 3-8），远传监测测试桩结构图详见图 3-9。

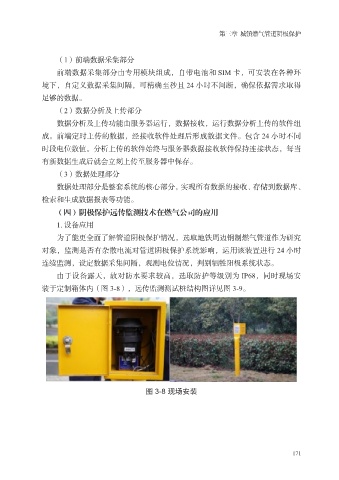

图 3-8 现场安装
