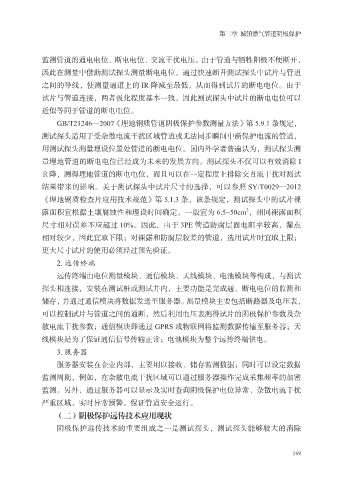

第三章 城镇燃气管道阴极保护

监测管道的通电电位、断电电位、交流干扰电压。由于管道与牺牲阳极不便断开，
因此在测量中借助测试探头测量断电电位，通过快速断开测试探头中试片与管道
之间的导线，使测量通道上的 IR 降减至最低，从而得到试片的断电电位。由于

试片与管道连接，两者极化程度基本一致，因此测试探头中试片的断电电位可以
近似等同于管道的断电电位。
GB/T21246—2007《埋地钢质管道阴极保护参数测量方法》第 5.9.1 条规定，
测试探头适用于受杂散电流干扰区域管道或无法同步瞬间中断保护电流的管道，

用测试探头测量埋设位置处管道的断电电位。国内外学者普遍认为，测试探头测
量埋地管道的断电电位已经成为未来的发展方向。测试探头不仅可以有效消除 I
Ｒ降，测得埋地管道的断电电位，而且可以在一定程度上排除交直流干扰对测试
结果带来的影响。关于测试探头中试片尺寸的选择，可以参照 SY/T0029—2012

《埋地钢质检查片应用技术规范》第 5.1.3 条，该条规定，测试探头中的试片裸
2
露面积宜根据土壤腐蚀性和埋设时间确定，一般宜为 6.5~50cm ，相同裸露面积
尺寸相对误差不应超过 10%。因此，由于 3PE 管道防腐层面电阻率较高，漏点
相对较少，因此宜取下限；对裸露和防腐层较差的管道，选用试片时宜取上限；

更大尺寸试片的使用必须经过预先验证。
2. 远传终端
远传终端由电位测量模块、通信模块、天线模块、电池模块等构成，与测试
探头相连接，安装在测试桩或测试井内，主要功能是完成通、断电电位的监测和

储存，并通过通信模块将数据发送至服务器。测量模块主要包括断路器及电压表，
可以控制试片与管道之间的通断，然后利用电压表测得试片的阴极保护参数及杂
散电流干扰参数；通信模块即通过 GPRS 或物联网将监测数据传输至服务器；天
线模块是为了保证通信信号传输正常；电池模块为整个远传终端供电。

3. 服务器
服务器安装在企业内部，主要用以接收、储存监测数据；同时可以设定数据
监测周期，例如，在杂散电流干扰区域可以通过服务器操作完成采集频率的加密
监测。另外，通过服务器可以显示及实时查询阴极保护电位异常、杂散电流干扰

严重区域，实时异常预警，保证管道安全运行。
（二）阴极保护远传技术应用现状
阴极保护远传技术的重要组成之一是测试探头，测试探头能够较大的消除
