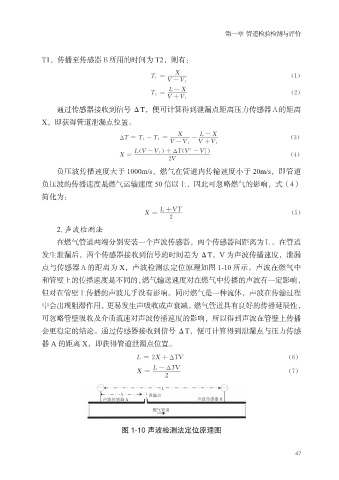

Page 55 - 城镇燃气管道检测与评估技术规程
P. 55
第一章 管道检验检测与评价
T1，传播至传感器Ｂ所用的时间为 T2，则有：
通过传感器接收到信号 ΔT，便可计算得到泄漏点距离压力传感器Ａ的距离
X，即获得管道泄漏点位置。
负压波传播速度大于 1000m/s，燃气在管道内传输速度小于 20m/s，即管道
负压波的传播速度是燃气运输速度 50 倍以上，因此可忽略燃气的影响，式（4）
简化为：
2. 声波检测法
在燃气管道两端分别安装一个声波传感器，两个传感器间距离为Ｌ。在管道
发生泄漏后，两个传感器接收到信号的时间差为 ΔT，V 为声波传播速度，泄漏
点与传感器Ａ的距离为 X，声波检测法定位原理如图 1-10 所示。声波在燃气中
和管壁上的传播速度是不同的，燃气输送速度对在燃气中传播的声波有一定影响，
但对在管壁上传播的声波几乎没有影响。同时燃气是一种流体，声波在传输过程
中会出现阻滞作用，更易发生声吸收或声衰减。燃气管道具有良好的传播延展性，
可忽略管壁吸收及介质流速对声波传播速度的影响，所以得到声波在管壁上传播
会更稳定的结论。通过传感器接收到信号 ΔT，便可计算得到泄漏点与压力传感
器 A 的距离 X，即获得管道泄漏点位置。
图 1-10 声波检测法定位原理图
