城镇燃气管道检测与评估技术规程

3. 声波和压力波结合检测法
在燃气管道每端都安装一套压力传感器和声波传感器，管道两端的传感器安
装距离为 L。在管道发生泄漏后，声波传感器Ａ和压力传感器Ａ两个传感器接收

到具有有效特征值信号的时间差值为 ΔT，V 为压力波传播速度，Vx 为声波传
播速度，由于负压波传播速度和声波传播速度远大于燃气传输速度，因此忽略燃
气的影响。利用声波和压力波交互检测和定位燃气管道泄漏的原理如图1-11所示，
则有：

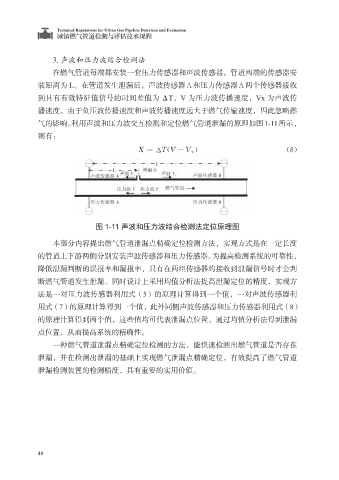

图 1-11 声波和压力波结合检测法定位原理图
本部分内容提出燃气管道泄漏点精确定位检测方法，实现方式是在一定长度

的管道上下游两侧分别安装声波传感器和压力传感器。为提高检测系统的可靠性，
降低泄漏判断的误报率和漏报率，只有在两组传感器均接收到泄漏信号时才会判
断燃气管道发生泄漏。同时设计上采用均值分析法提高泄漏定位的精度，实现方
法是一对压力波传感器利用式（5）的原理计算得到一个值，一对声波传感器利

用式（7）的原理计算得到一个值，此外同侧声波传感器和压力传感器利用式（8）
的原理计算得到两个值，这些值均可代表泄漏点位置，通过均值分析法得到泄漏
点位置，从而提高系统的精确性。
一种燃气管道泄漏点精确定位检测的方法，能快速检测出燃气管道是否存在

泄漏，并在检测出泄漏的基础上实现燃气泄漏点精确定位，有效提高了燃气管道
泄漏检测装置的检测精度，具有重要的实用价值。
