第一章 管道检验检测与评价
外壁的声波信号。压力传感器和声波传感器接收包括噪声在内的泄漏信号。传感
器采集到的携带大量杂波的信号需进行有效的放大处理，才能避免在后续信号处
理及传输过程中出现信号失真，因此经过信号滤波电路过滤一些背景噪声和不需
要的频段信号，以获得需要的信号。其中，压力传感器为pH101型稳态压力传感器、
3051 压力传感器，声波传感器为 RS-2A 型动态传感器，性能上均符合要求。
2. 信号放大

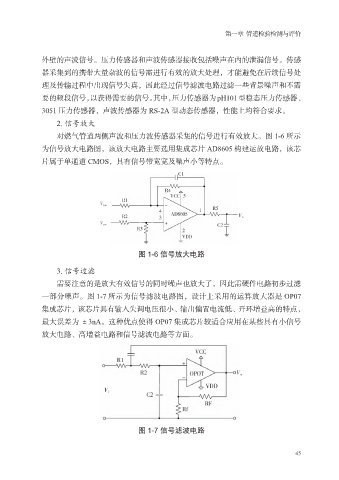

对燃气管道两侧声波和压力波传感器采集的信号进行有效放大。图 1-6 所示
为信号放大电路图，该放大电路主要选用集成芯片 AD8605 构建运放电路，该芯
片属于单通道 CMOS，具有信号带宽宽及噪声小等特点。
图 1-6 信号放大电路
3. 信号过滤
需要注意的是放大有效信号的同时噪声也放大了，因此需硬件电路初步过滤
一部分噪声。图 1-7 所示为信号滤波电路图，设计上采用的运算放大器是 OP07
集成芯片，该芯片具有输入失调电压很小、输出偏置电流低、开环增益高的特点，
最大误差为 ±3nA。这种优点使得 OP07 集成芯片较适合应用在某些具有小信号
放大电路、高增益电路和信号滤波电路等方面。
图 1-7 信号滤波电路
