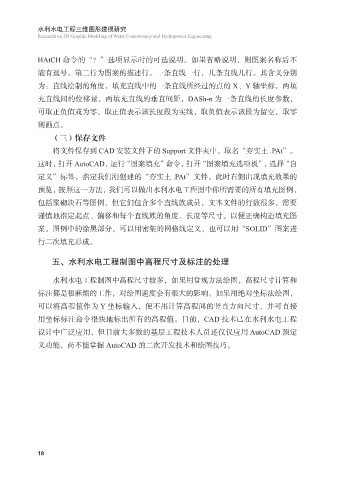

水利水电工程三维图形建模研究
Research on 3D Graphic Modeling of Water Conservancy and Hydropower Engineering
HAtCH 命令的“？”选项显示时的可选说明。如果省略说明，则图案名称后不
能有逗号。第二行为图案的描述行。一条直线一行，几条直线几行。其含义分别
为：直线绘制的角度，填充直线中的一条直线所经过的点的 X、Y 轴坐标，两填
充直线间的位移量，两填充直线的垂直间距，DASh-n 为一条直线的长度参数，
可取正负值或为零，取正值表示该长度段为实线，取负值表示该段为留空，取零
则画点。
（三）保存文件
将文件保存到 CAD 安装文件下的 Support 文件夹中，取名“夯实土 .PAt”。
这时，打开 AutoCAD，运行“图案填充”命令，打开“图案填充选项板”，选择“自
定义”标签，指定我们刚创建的“夯实土 .PAt”文件，此时右侧出现填充效果的
预览，按照这一方法，我们可以做出水利水电工程图中你所需要的所有填充图例，
包括浆砌块石等图例，但它们包含多个直线族成员，文本文件的行数很多，需要
谨慎地指定起点、偏移和每个直线族的角度、长度等尺寸，以便正确构造填充图
案。图例中的涂黑部分，可以用密集的网格线定义，也可以用“SOLID”图案进
行二次填充形成。
五、水利水电工程制图中高程尺寸及标注的处理
水利水电工程制图中高程尺寸较多，如果用常规方法绘图，高程尺寸计算和
标注都是很麻烦的工作，对绘图速度会有很大的影响。如果用绝对坐标法绘图，
可以将高程值作为 Y 坐标输入，便不用计算高程间的竖直方向尺寸，并可直接
用坐标标注命令很快地标出所有的高程值。目前，CAD 技术已在水利水电工程
设计中广泛应用，但目前大多数的基层工程技术人员还仅仅应用 AutoCAD 预定
义功能，尚不能掌握 AutoCAD 的二次开发技术和绘图技巧。
