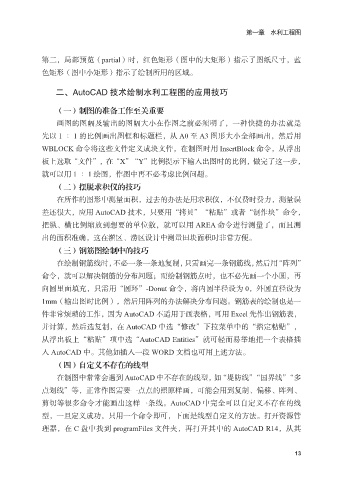

第一章 水利工程图

第二，局部预览（partial）时，红色矩形（图中的大矩形）指示了图纸尺寸，蓝
色矩形（图中小矩形）指示了绘制所用的区域。

二、AutoCAD 技术绘制水利工程图的应用技巧

（一）制图的准备工作至关重要
画图的图幅及输出的图幅大小在作图之前必须明了，一种快捷的办法就是
先以 1 ∶ 1 的比例画出图框和标题栏，从 A0 至 A3 图形大小全部画出，然后用

WBLOCK 命令将这些文件定义成块文件，在制图时用 InsertBlock 命令，从浮出
板上选取“文件”，在“X”“Y”比例提示下输入出图时的比例，做完了这一步，
就可以用 1 ∶ 1 绘图，作图中再不必考虑比例问题。
（二）摆脱求积仪的技巧

在所作的图形中测量面积，过去的办法是用求积仪，不仅费时费力，测量误
差还很大，应用 AutoCAD 技术，只要用“拷贝”“粘贴”或者“制作块”命令，
把纵、横比例缩放到想要的单位数，就可以用 AREA 命令进行测量了，而且测
出的面积准确，这在灌区、涝区设计中测量田块面积时非常方便。

（三）钢筋图绘制中的技巧
在绘制钢筋线时，不必一条一条地复制，只需画完一条钢筋线，然后用“阵列”
命令，就可以解决钢筋的分布问题；而绘制钢筋点时，也不必先画一个小圆，再
向圆里面填充，只需用“圆环”-Donut 命令，将内圆半径设为 0，外圆直径设为

1mm（输出图时比例），然后用阵列的办法解决分布问题。钢筋表的绘制也是一
件非常烦琐的工作，因为 AutoCAD 不适用于画表格，可用 Excel 先作出钢筋表，
并计算，然后选复制，在 AutoCAD 中选“修改”下拉菜单中的“指定粘贴”，
从浮出板上“粘贴”项中选“AutoCAD Entities”就可轻而易举地把一个表格插

入 AutoCAD 中。其他如插入一段 WORD 文档也可用上述方法。
（四）自定义不存在的线型
在制图中常常会遇到 AutoCAD 中不存在的线型，如“堤防线”“国界线”“多
点划线”等，正常作图需要一点点的照原样画，可能会用到复制、偏移、阵列、

剪切等很多命令才能画出这样一条线。AutoCAD 中完全可以自定义不存在的线
型，一旦定义成功，只用一个命令即可，下面是线型自定义的方法。打开资源管
理器，在 C 盘中找到 programFiles 文件夹，再打开其中的 AutoCAD R14，从其
