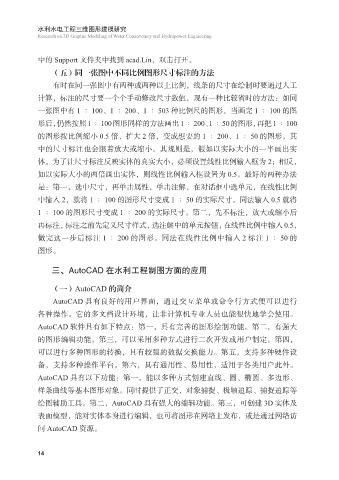

中的 Support 文件夹中找到 acad.Lin，双击打开。
（五）同一张图中不同比例图形尺寸标注的方法
有时在同一张图中有两种或两种以上比例，线条的尺寸在绘制时要通过人工

计算，标注的尺寸要一个个手动修改尺寸数值，现有一种比较省时的方法：如同
一张图中有 1 ∶ 100、1 ∶ 200、1 ∶ 503 种比例尺的图形，当画完 1 ∶ 100 的图
形后，仍然按照1∶100图形同样的方法画出1∶200、1∶50的图形，再把1∶100
的图形按比例缩小 0.5 倍、扩大 2 倍，变成想要的 1 ∶ 200、1 ∶ 50 的图形，其

中的尺寸标注也会跟着放大或缩小。其规则是，假如以实际大小的一半画出实
体，为了让尺寸标注反映实体的真实大小，必须设置线性比例输入框为 2；相反，
如以实际大小的两倍画出实体，则线性比例输入框设置为 0.5。最好的两种办法
是：第一，选中尺寸，再单击属性，单击注解，在对话框中选单元，在线性比例

中输入 2，就将 1 ∶ 100 的图形尺寸变成 1 ∶ 50 的实际尺寸。同法输入 0.5 就将
1 ∶ 100 的图形尺寸变成 1 ∶ 200 的实际尺寸。第二，先不标注，放大或缩小后
再标注，标注之前先定义尺寸样式，选注解中的单元按钮，在线性比例中输入 0.5，
做完这一步后标注 1 ∶ 200 的图形。同法在线性比例中输入 2 标注 1 ∶ 50 的

图形。

三、AutoCAD 在水利工程制图方面的应用

（一）AutoCAD 的简介

AutoCAD 具有良好的用户界面，通过交互菜单或命令行方式便可以进行
各种操作。它的多文档设计环境，让非计算机专业人员也能很快地学会使用。
AutoCAD 软件具有如下特点：第一，具有完善的图形绘制功能。第二，有强大
的图形编辑功能。第三，可以采用多种方式进行二次开发或用户制定。第四，

可以进行多种图形的转换，具有较强的数据交换能力。第五，支持多种硬件设
备，支持多种操作平台。第六，具有通用性、易用性，适用于各类用户此外。
AutoCAD 具有以下功能：第一，能以多种方式创建直线、圆、椭圆、多边形、
样条曲线等基本图形对象。同时提供了正交，对象捕捉、极轴追踪、捕捉追踪等

绘图辅助工具。第二，AutoCAD 具有强大的编辑功能。第三，可创建 3D 实体及
表面模型，能对实体本身进行编辑，也可将图形在网络上发布，或是通过网络访
问 AutoCAD 资源。
