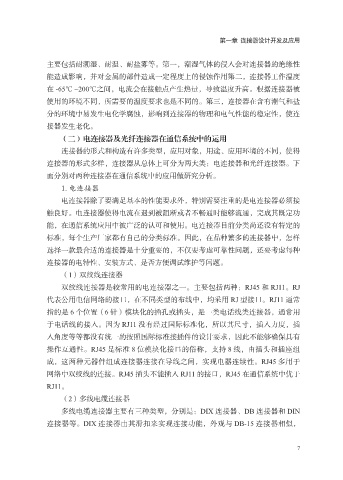

第一章 连接器设计开发及应用

主要包括耐潮湿、耐温、耐盐雾等。第一，潮湿气体的侵入会对连接器的绝缘性
能造成影响，并对金属的部件造成一定程度上的侵蚀作用第二，连接器工作温度
在 -65℃ ~200℃之间，电流会在接触点产生热量，导致温度升高。根据连接器被

使用的环境不同，所需要的温度要求也是不同的。第三，连接器在含有潮气和盐
分的环境中易发生电化学腐蚀，影响到连接器的物理和电气性能的稳定性，使连
接器发生老化。
（二）电连接器及光纤连接器在通信系统中的运用

连接器的形式和构造有许多类型，应用对象，用途、应用环境的不同，使得
连接器的形式多样，连接器从总体上可分为两大类：电连接器和光纤连接器。下
面分别对两种连接器在通信系统中的应用做研究分析。

1. 电连接器
电连接器除了要满足基本的性能要求外，特别需要注重的是电连接器必须接
触良好。电连接器使得电流在遇到被阻断或者不畅通时能够流通，完成其既定功
能，在通信系统应用中被广泛的认可和使用。电连接器目前分类尚还没有特定的
标准，每个生产厂家都有自己的分类标准。因此，在品种繁多的连接器中，怎样

选择一款最合适的连接器是十分重要的，不仅要考虑可靠性问题，还要考虑每种
连接器的电特性、安装方式、是否方便调试维护等问题。
（1）双绞线连接器
双绞线连接器是较常用的电连接器之一。主要包括两种：RJ45 和 RJ11。RJ

代表公用电信网络的接口，在不同类型的布线中，均采用 RJ 型接口。RJ11 通常
指的是 6 个位置（6 针）模块化的插孔或插头，是一类电话线类连接器，通常用
于电话线的接入。因为 RJ11 没有经过国际标准化，所以其尺寸，插入力度，插
入角度等等都没有统一的按照国际标准接插件的设计要求，因此不能够确保具有

操作互通性。RJ45 是标准 8 位模块化接口的俗称，支持 8 线，由插头和插座组
成，这两种元器件组成连接器连接在导线之间，实现电器连续性。RJ45 多用于
网络中双绞线的连接。RJ45 插头不能插入 RJ11 的接口，RJ45 在通信系统中优于
RJ11。

（2）多线电缆连接器
多线电缆连接器主要有三种类型，分别是：DIX 连接器、DB 连接器和 DIN
连接器等。DIX 连接器由其滑扣来实现连接功能，外观与 DB-15 连接器相似，

7
