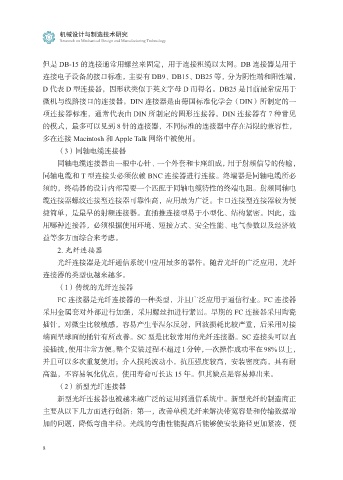

但是 DB-15 的连接通常用螺丝来固定，用于连接粗缆以太网。DB 连接器是用于
连接电子设备的接口标准，主要有 DB9、DB15、DB25 等，分为阴性端和阳性端，
D 代表 D 型连接器，因形状类似于英文字母 D 而得名。DB25 是目前最常应用于
微机与线路接口的连接器。DIN 连接器是由德国标准化学会（DIN）所制定的一
项连接器标准，通常代表由 DIN 所制定的圆形连接器。DIN 连接器有 7 种常见
的模式，最多可以见到 8 针的连接器，不同标准的连接器中存在局限的兼容性，
多在连接 Macintosh 和 Apple Talk 网络中被使用。
（3）同轴电缆连接器
同轴电缆连接器由一根中心针、一个外套和卡座组成，用于射频信号的传输，
同轴电缆和 T 型连接头必须依赖 BNC 连接器进行连接。终端器是同轴电缆所必
须的，终端器的设计内部需要一个匹配于同轴电缆特性的终端电阻。射频同轴电
缆连接器螺纹连接型连接器可靠性高，应用最为广泛。卡口连接型连接器较为便
捷简单，是最早的射频连接器。直插推连接型易于小型化、结构紧密。因此，选
用哪种连接器，必须根据使用环境、短接方式、安全性能、电气参数以及经济效
益等多方面综合来考虑。
2. 光纤连接器
光纤连接器是光纤通信系统中应用最多的器件。随着光纤的广泛应用，光纤
连接器的类型也越来越多。
（1）传统的光纤连接器
FC 连接器是光纤连接器的一种类型，并且广泛应用于通信行业。FC 连接器
采用金属套对外部进行加强，采用螺丝扣进行紧固。早期的 FC 连接器采用陶瓷
插针，对微尘比较敏感，容易产生菲涅尔反射，回波损耗比较严重，后采用对接
端面呈球面的插针有所改善。SC 型是比较常用的光纤连接器。SC 连接头可以直
接插拔，使用非常方便。整个安装过程不超过1分钟，一次操作成功率在98%以上，
并且可以多次重复使用；介入损耗波动小，抗压强度较高，安装密度高，具有耐
高温，不容易氧化优点，使用寿命可长达 15 年。但其缺点是容易掉出来。
（2）新型光纤连接器
新型光纤连接器也被越来越广泛的运用到通信系统中。新型光纤的制造商正
主要从以下几方面进行创新：第一，改善单模光纤来解决带宽容量和传输数据增
加的问题，降低弯曲半径。光线的弯曲性能提高后能够使安装路径更加紧凑，便
