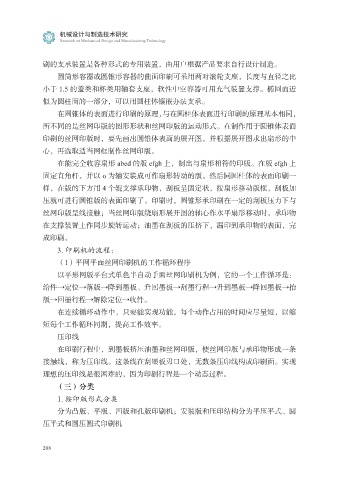

刷的支承装置是各种形式的专用装置，由用户根据产品要求自行设计制造。
圆筒形容器或圆锥形容器的曲面印刷可采用两对滚轮支座，长度与直径之比
小于 1.5 的盖类和杯类用轴套支座，软性中空容器可用充气装置支撑。椭圆面近

似为圆柱面的一部分，可以用圆柱体镶嵌办法支承。
在圆锥体的表面进行印刷的原理，与在圆柱体表面进行印刷的原理基本相同，
所不同的是丝网印版的图形形状和丝网印版的运动形式。在制作用于圆锥体表面
印刷的丝网印版时，要先画出圆锥体表面的展开图，并根据展开图求出扇形的中

心，再选取适当网框制作丝网印版。
在能完全收容扇形 abed 的版 efgh 上，制出与扇形相符的印版。在版 efgh 上
固定直角杆，并以 o 为轴安装成可作扇形转动的版。然后同圆柱体的表面印刷一
样，在版的下方用 4 个辊支撑承印物，刮板呈固定状，按扇形移动版框，刮板加

压就可进行圆锥版的表面印刷了。印刷时，圆锥形承印刷在一定的刮板压力下与
丝网印版呈线接触；当丝网印版绕扇形展开图的轴心作水平扇形移动时，承印物
在支撑装置上作同步旋转运动；油墨在刮板的压挤下，漏印到承印物的表面，完
成印刷。

3. 印刷机的流程：
（1）平网平面丝网印刷机的工作循环程序
以平形网版平台式单色半自动手面丝网印刷机为例，它的一个工作循环是：
给件→定位→落版→降到墨板、升回墨板→刮墨行程→升到墨板→降回墨板→抬

版→回墨行程→解除定位→收件。
在连续循环动作中，只要能实现功能，每个动作占用的时间应尽量短，以缩
短每个工作循环同期，提高工作效率。
压印线

在印刷行程中，到墨板挤压油墨和丝网印版，使丝网印版与承印物形成一条
接触线，称为压印线。这条线在刮墨板刃口处，无数条压印线构成印刷面。实现
理想的压印线是很困难的，因为印刷行程是一个动态过程。
（三）分类

1. 按印版形式分类
分为凸版、平版、凹版和孔版印刷机；安装版和压印结构分为平压平式、圆
压平式和圆压圆式印刷机
