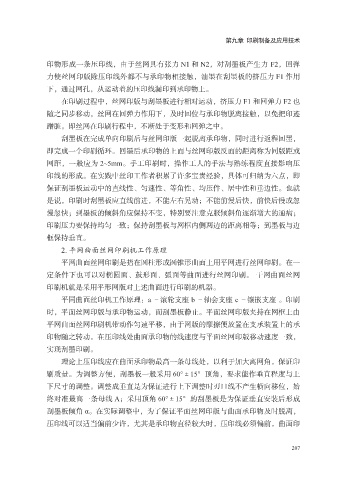

第九章 印刷制备及应用技术

印物形成一条压印线，由于丝网具有张力 N1 和 N2，对刮墨板产生力 F2，回弹
力使丝网印版除压印线外都不与承印物相接触，油墨在刮墨板的挤压力 F1 作用
下，通过网孔，从运动着的压印线漏印到承印物上。

在印刷过程中，丝网印版与刮墨板进行相对运动，挤压力 F1 和回弹力 F2 也
随之同步移动，丝网在回弹力作用下，及时回位与承印物脱离接触，以免把印迹
蹭脏。即丝网在印刷行程中，不断处于变形和回弹之中。
刮墨板在完成单向印刷后与丝网印版一起脱离承印物，同时进行返程回墨，

即完成一个印刷循环。回墨后承印物的上面与丝网印版反面的距离称为同版距或
网距，一般应为 2~5mm。手工印刷时，操作工人的手法与熟练程度直接影响压
印线的形成。在实践中丝印工作者积累了许多宝贵经验，具体可归纳为六点，即
保证刮墨板运动中的直线性、匀速性、等角性、均压件、居中性和垂边性。也就

是说，印刷时刮墨板应直线前进，不能左右晃动；不能前慢后快，前快后慢或忽
慢忽快；到墨板的倾斜角应保持不变，特别要注意克服倾斜角逐渐增大的通病；
印刷压力要保持均匀一致；保持刮墨板与网框内侧两边的距离相等；到墨板与边
框保持垂直。

2. 平网曲面丝网印刷机工作原理
平网曲面丝网印刷是指在圆柱形或圆锥形曲面上用平网进行丝网印刷。在一
定条件下也可以对椭圆面、鼓形面、弧面等曲面进行丝网印刷。 干网曲面丝网
印刷机就是采用平形网版对上述曲面进行印刷的机器。

平同曲面丝印机工作原理：a －滚轮支座 b －轴会支座 c －镶嵌支座 。印刷
时，平面丝网印版与承印物运动，而刮墨板静止。平面丝网印版夹持在网框上由
平网曲面丝网印刷机带动作匀速平移，由于网版的摩擦便放置在支承装置上的承
印物随之转动。在压印线处曲面承印物的线速度与平面丝网印版移动速度一致，

实现刮墨印刷。
理论上压印线应在曲面承印物最高一条母线处，以利于加大离网角，保证印
刷质量。为调整方便，刮墨板一般采用 60°±15°顶角，要求能作垂直程度与上
下尺寸的调整。调整成垂直是为保证进行上下调整时刃口线不产生横向移位，始

终对准最高一条母线 A；采用顶角 60°±15°的刮墨板是为保证垂直安装后形成
刮墨板倾角 α。在实际调整中，为了保证平面丝网印版与曲面承印物及时脱离，
压印线可以适当偏前少许，尤其是承印物直径较大时，压印线必须偏前，曲面印

207
