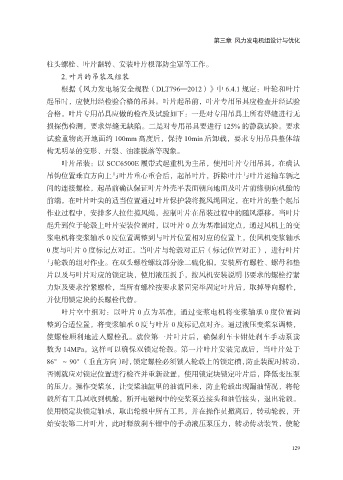

第三章 风力发电机组设计与优化

柱头螺栓、叶片翻转、安装叶片根部防尘罩等工作。
2. 叶片的吊装及组装
根据《风力发电场安全规程（DLT796—2012）》中 6.4.1 规定：叶轮和叶片

起吊时，应使用经检验合格的吊具。叶片起吊前，叶片专用吊具应检查并经试验
合格。叶片专用吊具应做的检查及试验如下：一是对专用吊具上所有焊缝进行无
损探伤检测，要求焊缝无缺陷。二是对专用吊具要进行 125% 的静载试验。要求
试验重物离开地面约 100mm 高度后，保持 10min 后卸载，要求专用吊具整体结

构无明显的变形、开裂、油漆脱落等现象。
叶片吊装：以 SCC6500E 履带式起重机为主吊，使用叶片专用吊具，在确认
吊钩位置垂直方向上与叶片重心重合后，起吊叶片，拆除叶片与叶片运输车辆之
间的连接螺栓，起吊前确认保证叶片外壳平表面朝向地面及叶片前缘朝向机舱的

前端，在叶片叶尖的适当位置通过叶片保护袋将揽风绳固定，在叶片的整个起吊
作业过程中，安排多人拉住揽风绳，控制叶片在吊装过程中的随风漂移。当叶片
起升到位于轮毂上叶片安装位置时，以叶片 0 点为基准固定点，通过风机上的变
浆电机将变浆轴承 0 度位置调整到与叶片位置相对应的位置上，使风机变浆轴承

0 度与叶片 0 度标记点对正。当叶片与轮毂对正后（标记位置对正），进行叶片
与轮毂的组对作业。在双头螺栓螺纹部分涂二硫化钼，安装所有螺栓、螺母和垫
片以及与叶片对应的锁定块，使用液压扳手，按风机安装说明书要求的螺栓拧紧
力矩及要求拧紧螺栓，当所有螺栓按要求紧固完毕固定叶片后，取掉导向螺栓，

并使用锁定块的长螺栓代替。
叶片空中组对：以叶片 0 点为基准，通过变浆电机将变浆轴承 0 度位置调
整到合适位置，将变浆轴承 0 度与叶片 0 度标记点对齐。通过液压变桨泵调整，
使螺栓顺利地进入螺栓孔。就位第一片叶片后，确保刹车卡钳处刹车手动泵读

数为 14MPa，这样可以确保双锁定轮毂。第一片叶片安装完成后，当叶片处于
86°～ 90°（垂直方向）时，锁定螺栓必须锁入轮毂上的锁定槽，防止装配时转动，
否则就应对锁定位置进行检查并重新设置，使用锁定块锁定叶片后，降低变压泵
的压力。操作变桨泵，让变桨油缸里的油流回来，防止轮毂出现漏油情况，将轮

毂所有工具回收到机舱，断开电磁阀中的变桨泵连接头和油管接头，退出轮毂。
使用锁定块锁定轴承，取出轮毂中所有工具，并在操作员撤离后，转动轮毂，开
始安装第二片叶片，此时释放刹车钳中的手动液压泵压力，转动传动装置，使轮

129
