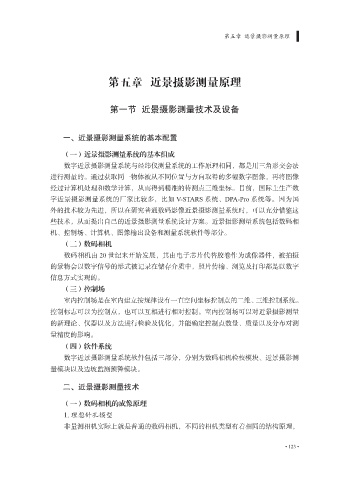

第五章 近景摄影测量原理

第五章 近景摄影测量原理

第一节 近景摄影测量技术及设备

一、近景摄影测量系统的基本配置

（一）近景摄影测量系统的基本组成
数字近景摄影测量系统与经纬仪测量系统的工作原理相同，都是用三角形交会法
进行测量的。通过获取同一物体被从不同位置与方向取得的多幅数字图像，再将图像
经过计算机处理和数学计算，从而得到精准的待测点三维坐标。目前，国际上生产数
字近景摄影测量系统的厂家比较多，比如 V-STARS 系统、DPA-Pro 系统等。因为国
外的技术较为先进，所以在研究普通数码影像近景摄影测量系统时，可以充分借鉴这

些技术，从而提出自己的近景摄影测量系统设计方案。近景摄影测量系统包括数码相
机、控制场、计算机、图像输出设备和测量系统软件等部分。
（二）数码相机
数码相机由 20 世纪末开始发展，其由电子芯片代替胶卷作为成像器件，被拍摄

的景物会以数字信号的形式被记录在储存介质中，照片传输、浏览及打印都是以数字
信息方式实现的。
（三）控制场
室内控制场是在室内建立按规律设有一直空间坐标控制点的二维、三维控制系统。
控制标志可以为控制点，也可以互相进行相对控制。室内控制场可以对近景摄影测量

的新理论、仪器以及方法进行检验及优化，并能确定控制点数量、质量以及分布对测
量精度的影响。
（四）软件系统

数字近景摄影测量系统软件包括三部分，分别为数码相机检校模块、近景摄影测
量模块以及边坡监测预警模块。

二、近景摄影测量技术

（一）数码相机的成像原理

1. 理想针孔模型
非量测相机实际上就是普通的数码相机，不同的相机类型有着相同的结构原理，

• 123 •
