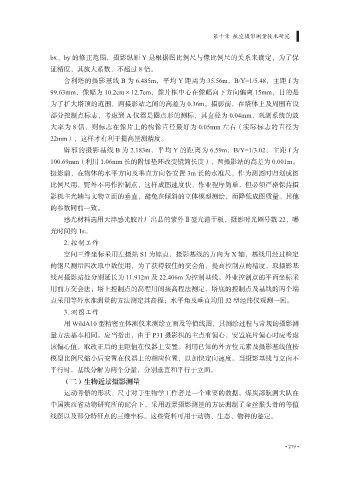

第十章 航空摄影测量技术研究

bx、by 的修正范围，摄影纵距 Y 是根据图比例尺与像比例尺的关系来确定，为了保
证精度，其放大系数，不超过 8 倍。
舍利塔的摄影基线 B 为 6.485m，平均 Y 距离为 35.56m，B/Y=1/5.48，主距 f 为
99.63mm，像幅为 10.2cm×12.7cm，像片框中心在像幅向下方向偏离 15mm，目的是

为了扩大塔顶的范围，两摄影站之间的高差为 0.36m。摄影前，在塔体上及周围布设
部分控制点标志，考虑到 A 仪器是圈点形的测标，其直径为 0.04mm，观测系统的放
大率为 8 倍，则标志在像片上的构像直径最好为 0.05mm 左右（实际标志的直径为
22mm），这样才有利于提高量测精度。

辟邪的摄影基线 B 为 2.183m，平均 Y 的距离为 6.59m，B/Y=1/3.02，主距 f 为
100.69mm（利用 1.06mm 长的附加垫环改变镜筒长度），两摄影站的高差为 0.001m。
摄影前，在物体的水平方向及垂直方向各安置 3m 长的水准尺，作为测图时归划成图

比例尺用，野外不再作控制点，这样成图速度快，作业程序简单，但必须严格保持摄
影机主光轴与文物立面的垂直，避免在倾斜的立体模型测绘，而降低成图质量。其他
的参数同前一致。
感光材料选用天津感光胶片厂出品的紫外Ⅱ型光谱干板，摄影时光圈号数 22，曝

光时间约 1s。
2. 控制工作
空间三维坐标采用左摄站 S1 为原点，摄影基线的方向为 X 轴，基线用经过检定

的钢尺测量四次取中数使用，为了获得较佳的交会角，提高控制点的精度，取摄影基
线两摄影站处分别延长为 11.912m 及 22.406m 为控制基线。外业控制点的平面坐标采
用前方交会法；塔上控制点的高程用间接高程法测定，塔底的控制点及基线的两个端
点采用等外水准测量的方法测定其高程；水平角及垂直均用 J2 型经纬仪观测一回。
3. 测图工作

用 WildA10 型精密立体测仪来测绘立面及等值线图，其测绘过程与常规的摄影测
量方法基本相同。应当指出，由于 P31 摄影机的主点有偏心，安置底片偏心时应考虑
该偏心值，取改正后的主距值在仪器上安置。利用已知的外方位元素及摄影基线值按

模型比例尺缩小后安置在仪器上的相应位置，以加快定向速度。当摄影基线与立面不
平行时，基线分解为两个分量，分别垂直和平行于立面。
（二）生物近景摄影测量
运动骨骼的形状、尺寸对于生物学工作者是一个重要的数据。煤炭部航测大队在

中国陕西省动物研究所的配合下，采用近景摄影测量的方法测制了金丝猴头骨的等值
线图以及部分特征点的三维坐标。这些资料可用于动物、生态、物种的鉴定。
