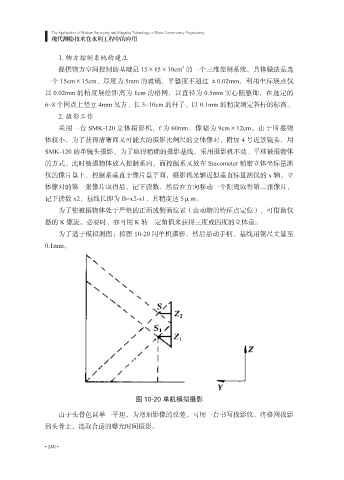

The Application of Modern Surveying and Mapping Technology in Water Conservancy Engineering
现代测绘技术在水利工程中的应用
1. 物方控制系统的建立
3
提供物方空间控制的基础是 15×15×10cm 的一个三维控制系统。具体做法是选
一个 15cm×15cm、厚度为 5mm 的玻璃，平整度不超过 ±0.02mm，利用坐标展点仪
以 0.02mm 的精度展绘距离为 1cm 的格网，以直径为 0.5mm 实心圆整饰，在选定的
6~8 个网点上竖立 4mm 见方、长 3~10cm 的杆子，以 0.1mm 的精度测定各杆的标高。
2. 摄影工作
采用一台 SMK-120 立体摄影机，f 为 60mm，像幅为 9cm×12cm。由于所摄物
体较小，为了获得清晰面又可能大的摄影比例尺的立体像对，附加 4 号近景镜头，用
SMK-120 的单镜头摄影。为了取得精确的摄影基线，采用摄影机不动、平移被摄物体
的方式。此时被摄物体放入控制系内，而控制系又放在 Stecometer 精密立体坐标量测
仪的像片盘上，控制系垂直于像片盘平面，摄影机光轴近似垂直标量测仪的 x 轴。立
体像对的第一张像片取得后，记下读数，然后在方向移动一个距离取得第二张像片，
记下读数 x2，基线长即为 B=x2-x1，其精度达 5μm。
为了使被摄物体处于严格的正面或侧面位置（由动物的特征点定位），可借助仪
器的 K 螺旋。必要时，亦可用 K 转一定角值来获得三度或四度的立体重。
为了适于模拟测图；按图 10-20 用单机摄影，然后摇动手柄，基线用钢尺丈量至
0.1mm。
图 10-20 单机模拟摄影
由于头骨色调单一平坦，为增加影像的反差，可用一台书写投影仪，将格网投影
到头骨上，选取合适的曝光时间摄影。
• 280 •
