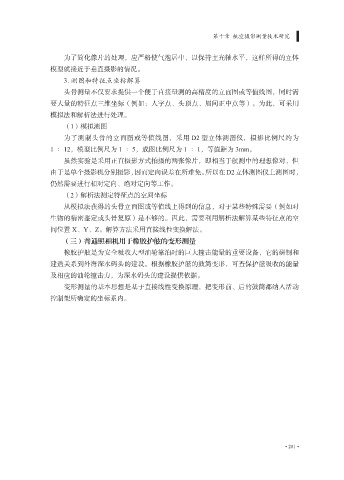

第十章 航空摄影测量技术研究
为了简化像片的处理，应严格使气泡居中，以保持主光轴水平，这样所得的立体
模型就接近于垂直摄影的情况。
3. 测图和特征点坐标解算
头骨测量不仅要求提供一个便于直接量测的高精度的立面图或等值线图，同时需
要大量的特征点三维坐标（例如：人字点、头顶点、眉间正中点等）。为此，可采用
模拟法和解析法进行处理。
（1）模拟测图
为了测制头骨的立面图或等值线图，采用 D2 型立体测图仪，摄影比例尺约为
1 ∶ 12，模型比例尺为 1 ∶ 5，成图比例尺为 1 ∶ 1，等值距为 3mm。
虽然实验是采用正直摄影方式拍摄的两张像片，即相当于航测中的理想像对，但
由于是单个摄影机分别摄影，因而定向误差在所难免。所以在 D2 立体测图仪上测图时，
仍然需要进行相对定向、绝对定向等工作。
（2）解析法测定特征点的空间坐标
从模拟法获得的头骨立面图或等值线上得到的信息，对于某些特殊需要（例如对
生物的精密鉴定或头骨复原）是不够的。因此，需要利用解析法解算某些特征点的空
间位置 X、Y、Z。解算方法采用直接线性变换解法。
（三）普通照相机用于橡胶护舷的变形测量
橡胶护舷是为安全吸收大型油轮靠泊时的巨大撞击能量的重要设备，它的研制和
建造关系到外海深水码头的建设。根据橡胶护舷的鼓筒变形，可查保护舷吸收的能量
及相应的油轮撞击力，为深水码头的建设提供依据。
变形测量的基本思想是基于直接线性变换原理，把变形前、后的鼓筒都纳入活动
控制架所确定的坐标系内。
• 281 •
