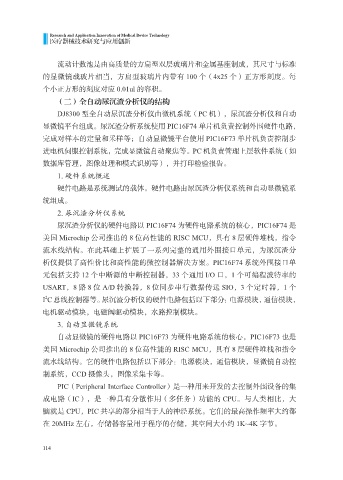

流动计数池是由高质量的方扁型双层玻璃片和金属基座制成，其尺寸与标准
的显微镜载玻片相当，方扁型玻璃片内带有 100 个（4x25 个）正方形刻度。每
个小正方形的刻度对应 0.01ul 的容积。

（二）全自动尿沉渣分析仪的结构
DJ8300 型全自动尿沉渣分析仪由微机系统（PC 机），尿沉渣分析仪和自动
显微镜平台组成。尿沉渣分析系统使用 PIC16F74 单片机负责控制外围硬件电路，
完成对样本的定量和采样等；自动显微镜平台使用 PIC16F73 单片机负责控制步

进电机伺服控制系统，完成显微镜自动聚焦等。PC 机负责管理上层软件系统（如
数据库管理，图像处理和模式识别等），并打印检验报告。
1. 硬件系统概述
硬件电路是系统测试的载体。硬件电路由尿沉渣分析仪系统和自动显微镜系

统组成。
2. 尿沉渣分析仪系统
尿沉渣分析仪的硬件电路以 PIC16F74 为硬件电路系统的核心，PIC16F74 是
美国 Microchip 公司推出的 8 位高性能的 RISC MCU，具有 8 层硬件堆栈，指令

流水线结构。在此基础上扩展了一系列完整的通用外围接口单元，为尿沉渣分
析仪提供了高性价比和高性能的微控制器解决方案。PIC16F74 系统外围接口单
元包括支持 12 个中断源的中断控制器，33 个通用 I/O 口，1 个可编程波特率的
USART，8 路 8 位 A/D 转换器，8 位同步串行数据传送 SIO，3 个定时器，1 个

2
I C 总线控制器等。尿沉渣分析仪的硬件电路包括以下部分：电源模块，通信模块，
电机驱动模块，电磁阀驱动模块，水路控制模块。
3. 自动显微镜系统
自动显微镜的硬件电路以 PIC16F73 为硬件电路系统的核心，PIC16F73 也是

美国 Microchip 公司推出的 8 位高性能的 RISC MCU，具有 8 层硬件堆栈和指令
流水线结构。它的硬件电路包括以下部分：电源模块，通信模块，显微镜自动控
制系统，CCD 摄像头，图像采集卡等。
PIC（Peripheral Interface Controller）是一种用来开发的去控制外围设备的集

成电路（IC），是一种具有分散作用（多任务）功能的 CPU。与人类相比，大
脑就是 CPU，PIC 共享的部分相当于人的神经系统。它们的最高操作频率大约都
在 20MHz 左右，存储器容量用于程序的存储，其空间大小约 1K~4K 字节。
