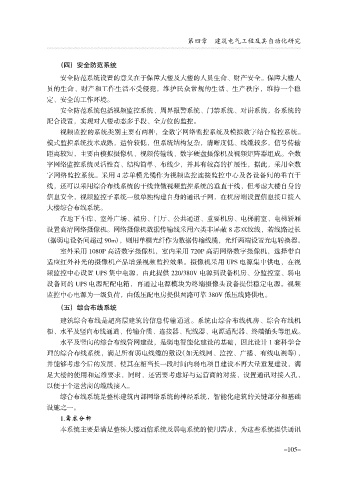

第四章 建筑电气工程及其自动化研究

（四） 安全防范系统

安全防范系统设置的意义在于保障大楼及大楼的人员生命、财产安全。保障大楼人
员的生命、财产和工作生活不受侵犯，维护民众常规的生活、生产秩序，维持一个稳
定、安全的工作环境。
安全防范系统包括视频监控系统、周界报警系统、门禁系统、对讲系统，各系统的
配合设置，实现对大楼动态多手段、全方位的监控。
视频监控的系统类别主要有两种，全数字网络监控系统及模拟数字结合监控系统。
模式监控系统技术成熟，造价较低，但系统结构复杂，清晰度低、线缆较多，信号传输

距离较短，主要由模拟摄像机、视频传输线、数字硬盘摄像机及视频矩阵器组成。全数
字网络监控系统灵活性高、结构简单、布线少，并具有较高的扩展性，据此，采用全数
字网络监控系统。采用 4 芯单模光缆作为视频监控连接监控中心及各设备间的垂直干
线，还可以采用综合布线系统的干线兼做视频监控系统的垂直干线，但考虑大楼自身的
信息安全，视频监控子系统一般单独构建自身的通讯子网，在机房端设置信息接口接入
大楼综合布线系统。
在地下车库、室外广场、裙房、门厅、公共通道、重要机房、电梯前室、电梯轿厢
设置高清网络摄像机。网络摄像机数据传输线采用六类非屏蔽 8 芯双绞线，若线路过长
（据弱电设备间超过 90m），则用单模光纤作为数据传输线缆，光纤两端设置光电转换器。

室外采用 1080P 高清数字摄像机，室内采用 720P 高清网络数字摄像机，选择带自
适应红外补光的摄像机产品增强视频监控效果。摄像机采用 UPS 电源集中供电，在视
频监控中心设置 UPS 集中电源，由此提供 220/380V 电源到设备机房、分监控室、弱电
设备间的 UPS 电源配配电箱，再通过电源模块为终端摄像头设备提供稳定电源。视频
监控中心电源为一级负荷，由低压配电房提供两路可靠 380V 低压线路供电。

（五） 综合布线系统
建筑综合布线是超高层建筑的信息传输通道。系统由综合布线机房、综合布线机
柜、水平及竖向布线通道、传输介质、连接器、配线器、电源适配器、终端插头等组成。
水平及竖向的综合布线管网建设，是弱电智能化建设的基础，因此设计 1 套科学合

理的综合布线系统，满足所有弱电线缆的敷设（如无线网、监控、广播、有线电视等），
并能够考虑今后的发展，使其在相当长一段时间内弱电项目建设不再大量重复建设，满
足大楼的使用和运维要求，同时，还需要考虑好与运营商的对接，设置通讯对接入孔，
以便于个运营商的缆线接入。
综合布线系统是整栋建筑内部网络系统的神经系统，智能化建筑的关键部分和基础
设施之一。

1.需求分析
本系统主要是满足整栋大楼通信系统及弱电系统的使用需求，为这些系统提供通讯
