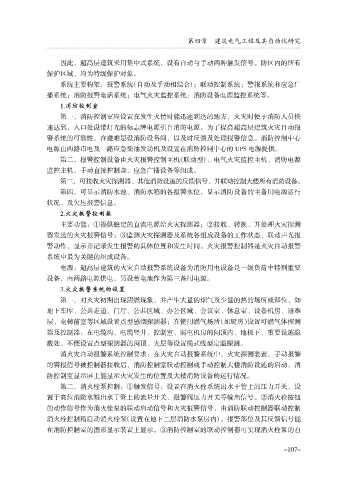

第四章 建筑电气工程及其自动化研究

因此，超高层建筑采用集中式系统，设有自动与手动两种触发信号。防区内的所有
保护区域，均为特级保护对象。
系统主要构架：报警系统（自动及手动相结合）；联动控制系统；警报系统和应急广
播系统；消防报警电话系统；电气火灾监控系统：消防设备电源监控系统等。
1.消防控制室
第一，消防控制室应设置在发生火情时能迅速到达的地方，火灾时便于消防人员快
速达到，入口处设带灯光的标志牌电源引自消防电源。为了提高超高层建筑火灾自动报
警系统的可靠性，在避难层设消防设备间，以及时反馈及处理报警信息。消防控制中心
电源由两路市电及一路应急柴油发动机及设置在消防控制中心的 UPS 电源提供。

第二，报警控制设备由火灾报警控制主机（联动型）、电气火灾监控主机、消防电源
监控主机、手动直接控制盘、应急广播设备等组成。
第三，可接收火灾探测器、其他消防设施的反馈信号，并联动控制大楼所有消防设备。
第四，可显示消防水池、消防水箱的各报警水位，显示消防设备的主备用电源运行
状况、及欠压报警信息。
2.火灾报警控制器
主要功能：淤提供稳定的直流电源给火灾探测器；于接收、转换、并处理火灾探测

器发送的火灾报警信号；盂监测火灾探测器及系统各组成设备的工作状态，联动声光报
警动作，显示并记录发生报警的具体位置和发生时间。火灾报警控制器是火灾自动报警
系统中最为关键的组成设备。
电源：超高层建筑的火灾自动报警系统设备为消防用电设备是一级负荷中特别重要
设备，由两路电源供电，另设蓄电池作为第三备用电源。
3.火灾报警系统的设置
第一，对火灾初期出现阴燃现象，并产生大量的烟气及少量的热的场所或部位，如
地下车库、公共走道、门厅、公共区域、办公区域、会议室、休息室、设备机房、避难
层、电梯前室等区域设置点型感烟探测器；在使用燃气场所（如厨房）设置可燃气体探测

器及控制器：在电缆沟、电缆竖井、控制室、弱电机房的闷顶内、地板下、重要设施隐
蔽处、不便设置点型探测器的闷顶、夹层等设置缆式线型定温探测。
消火灾自动报警系统控制要求：在火灾自动报警系统中，火灾探测装置、手动报警
的警报信号被控制器接收后，消防控制室联动控制或手动控制大楼消防设施的启动，消
防控制室显示屏上能显示火灾发生的位置及大楼消防设备的运行情况。
第二，消火栓泵控制：淤触发信号：设置在消火栓系统出水干管上的压力开关、设
置于高位消防水箱出水干管上的流量开关、报警阀压力开关等输出信号。于消火栓按钮

的动作信号作为消火栓泵的联动启动信号和火灾报警信号，由消防联动控制器联动控制
消火栓控制箱启动消火栓泵（设置在地下二层消防水泵房内）。报警部位及其反馈信号能
在消防控制室的图形显示装置上显示。盂消防控制室的联动控制器可实现消火栓泵的自

- 107-
