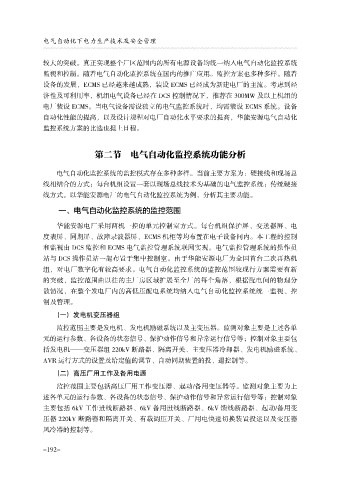

电气自动化下电力生产技术及安全管理

较大的突破。真正实现整个厂区范围内的所有电源设备均统一纳入电气自动化监控系统
监视和控制。随着电气自动化监控系统在国内的推广应用。监控方案也多种多样。随着
设备的发展，ECMS 已经越来越成熟，装设 ECMS 已经成为新建电厂的主流。考虑到经
济性及可利用率，机组电气设备已经在 DCS 控制情况下，推荐在 300MW 及以上机组的
电厂装设 ECMS。当电气设备需设独立的电气监控系统时，均需装设 ECMS 系统。设备
自动化性能的提高，以及设计规程对电厂自动化水平要求的提高，华能安源电气自动化
监控系统方案的比选也提上日程。

第二节 电气自动化监控系统功能分析

电气自动化监控系统的监控模式存在多种多样。当前主要方案为：硬接线和现场总

线相结合的方式；每台机组设置一套以现场总线技术为基础的电气监控系统；传统硬接
线方式。以华能安源电厂的电气自动化监控系统为例，分析其主要功能。
一、电气自动化监控系统的监控范围

华能安源电厂采用两机一控的单元控制室方式。每台机组保护屏、变送器屏、电
度表屏、同期屏、故障录波器屏、ECMS 机柜等均布置在电子设备间内。本工程的控制
和监视由 DCS 监控和 ECMS 电气监控管理系统联网实现。电气监控管理系统的操作员
站与 DCS 操作员站一起布置于集中控制室。由于华能安源电厂为全国首台二次再热机
组，对电厂数字化有较高要求。电气自动化监控系统的监控范围较现行方案需要有新
的突破，监控范围由以往的主厂房区域扩展至全厂的每个角落，根据配电间的物理分
散情况，在整个发电厂内的高低压配电系统均纳入电气自动化监控系统统一监视、控

制及管理。
（一） 发电机变压器组

监控范围主要是发电机、发电机励磁系统以及主变压器。监测对象主要是上述各单
元的运行参数、各设备的状态信号、保护动作信号和异常运行信号等；控制对象主要包
括发电机———变压器组 220kV 断路器、隔离开关、主变压器冷却器、发电机励磁系统、
AVR 运行方式的设置及给定值的调节、自动同期装置的投、退控制等。
（二） 高压厂用工作及备用电源

监控范围主要包括高压厂用工作变压器、起动/备用变压器等。监测对象主要为上
述各单元的运行参数、各设备的状态信号、保护动作信号和异常运行信号等；控制对象
主要包括 6kV 工作进线断路器、6kV 备用进线断路器、6kV 馈线断路器、起动/备用变

压器 220kV 断路器和隔离开关、有载调压开关、厂用电快速切换装置投运以及变压器
风冷器的控制等。
