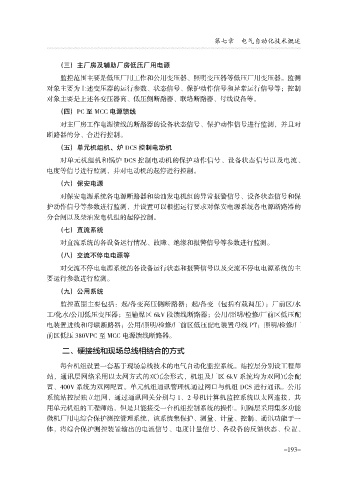

第七章 电气自动化技术概述

（三） 主厂房及辅助厂房低压厂用电源

监控范围主要是低压厂用工作和公用变压器、照明变压器等低压厂用变压器。监测
对象主要为上述变压器的运行参数、状态信号、保护动作信号和异常运行信号等；控制
对象主要是上述各变压器高、低压侧断路器、联络断路器、母线设备等。
（四） PC 至 MCC 电源馈线

对主厂房工作电源馈线的断路器的设备状态信号、保护动作信号进行监测，并且对
断路器的分、合进行控制。
（五） 单元机组机、炉 DCS 控制电动机

对单元机组机和锅炉 DCS 控制电动机的保护动作信号、设备状态信号以及电流、
电度等信号进行监测，并对电动机的起停进行控制。
（六） 保安电源

对保安电源系统各电源断路器和柴油发电机组的异常报警信号、设备状态信号和保
护动作信号等参数进行监测，并设置可以根据运行要求对保安电源系统各电源断路器的
分合闸以及柴油发电机组的起停控制。
（七） 直流系统

对直流系统的各设备运行情况、故障、绝缘和报警信号等参数进行监测。
（八） 交流不停电电源等

对交流不停电电源系统的各设备运行状态和报警信号以及交流不停电电源系统的主
要运行参数进行监测。
（九） 公用系统

监控范围主要包括：起/备变高压侧断路器；起/备变 （包括有载调压）；厂前区/水
工/化水/公用低压变压器；至输煤区 6kV 段馈线断路器；公用/照明/检修/厂前区低压配
电装置进线和母联断路器；公用/照明/检修/厂前区低压配电装置母线 PT；照明/检修/厂
前区低压 380VPC 至 MCC 电源馈线断路器。

二、硬接线和现场总线相结合的方式

每台机组设置一套基于现场总线技术的电气自动化监控系统。站控层分别设工程师
站，通讯层网络采用以太网方式的双冗余形式，机组及厂区 6kV 系统均为双网冗余配
置、400V 系统为双网配置。单元机组通讯管理机通过网口与机组 DCS 进行通讯。公用
系统站控层独立组网，通过通讯网关分别与 1、2 号机计算机监控系统以太网连接，共
用单元机组的工程师站，但是只能接受一台机组控制系统的操作。间隔层采用集多功能

微机厂用电综合保护测控管理系统，该系统集保护、测量、计量、控制、通讯功能于一
体，将综合保护测控装置输出的电流信号、电度计量信号、各设备的反馈状态、位置、

- 193-
