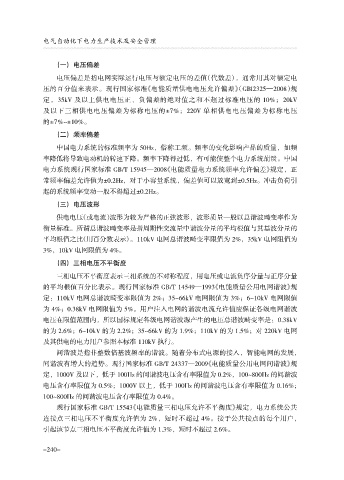

电气自动化下电力生产技术及安全管理

（一） 电压偏差

电压偏差是指电网实际运行电压与额定电压的差值（代数差），通常用其对额定电
压的百分值来表示。现行国家标准《电能质量供电电压允许偏差》（GBl2325—2008）规
定，35kV 及以上供电电压正、负偏差的绝对值之和不超过标准电压的 10豫；20kV
及以下三相供电电压偏差为标称电压的依7豫；220V 单相供电电压偏差为标称电压
的依7豫耀依10豫。

（二） 频率偏差
中国电力系统的标准频率为 50Hz，俗称工频。频率的变化影响产品的质量，如频
率降低将导致电动机的转速下降。频率下降得过低，有可能使整个电力系统崩溃。中国

电力系统现行国家标准 GB/T 15945—2008《电能质量电力系统频率允许偏差》规定，正
常频率偏差允许值为依0.2Hz，对于小容量系统，偏差值可以放宽到依0.5Hz。冲击负荷引
起的系统频率变动一般不得超过依0.2Hz。
（三） 电压波形

供电电压（或电流）波形为较为严格的正弦波形，波形质量一般以总谐波畸变率作为
衡量标准。所谓总谐波畸变率是指周期性交流量中谐波分量的平均根值与其基波分量的
平均根值之比（用百分数表示）。110kV 电网总谐波畸变率限值为 2豫，35kV 电网阻值为
3豫，10kV 电网限值为 4豫。

（四） 三相电压不平衡度

三相电压不平衡度表示三相系统的不对称程度，用电压或电流负序分量与正序分量
的平均根值百分比表示。现行国家标准 GB/T 14549—1993《电能质量公用电网谐波》规
定：110kV 电网总谐波畸变率限值为 2豫；35耀66kV 电网限值为 3豫；6耀10kV 电网限值
为 4豫；0.38kV 电网限值为 5豫。用户注入电网的谐波电流允许值应保证各级电网谐波
电压在限值范围内，所以国标规定各级电网谐波源产生的电压总谐波畸变率是：0.38kV
的为 2.6豫；6耀10kV 的为 2.2豫；35耀66kV 的为 1.9豫；110kV 的为 1.5豫；对 220kV 电网
及其供电的电力用户参照本标准 110kV 执行。
间谐波是指非整数倍基波频率的谐波。随着分布式电源的接入，智能电网的发展，

间谐波有增大的趋势。现行国家标准 GB/T 24337—2009《电能质量公用电网间谐波》规
定，1000V 及以下，低于 100Hz 的间谐波电压含有率限值为 0.2豫，100耀800Hz 的间谐波
电压含有率限值为 0.5豫；1000V 以上，低于 100Hz 的间谐波电压含有率限值为 0.16豫；
100耀800Hz 的间谐波电压含有率限值为 0.4豫。
现行国家标准 GB/T 15543《电能质量三相电压允许不平衡度》规定，电力系统公共

连接点三相电压不平衡度允许值为 2豫，短时不超过 4豫。接于公共接点的每个用户，
引起该节点三相电压不平衡度允许值为 1.3豫，短时不超过 2.6豫。
