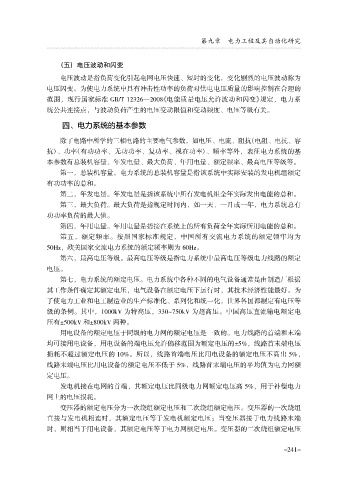

第九章 电力工程及其自动化研究

（五） 电压波动和闪变

电压波动是指负荷变化引起电网电压快速、短时的变化，变化剧烈的电压波动称为
电压闪变。为使电力系统中具有冲击性功率的负荷对供电电压质量的影响控制在合理的
范围，现行国家标准 GB/T 12326—2008《电能质量电压允许波动和闪变》规定，电力系
统公共连接点，与波动负荷产生的电压变动限值和变动频度、电压等级有关。

四、电力系统的基本参数

除了电路中所学的三相电路的主要电气参数，如电压、电流、阻抗（电阻、电抗、容
抗）、功率（有功功率、无功功率、复功率、视在功率）、频率等外，表征电力系统的基
本参数有总装机容量、年发电量、最大负荷、年用电量、额定频率、最高电压等级等。
第一，总装机容量。电力系统的总装机容量是指该系统中实际安装的发电机组额定
有功功率的总和。
第二，年发电量。年发电量是指该系统中所有发电机组全年实际发出电能的总和。

第三，最大负荷。最大负荷是指规定时间内，如一天、一月或一年，电力系统总有
功功率负荷的最大值。
第四，年用电量。年用电量是指接在系统上的所有负荷全年实际所用电能的总和。
第五，额定频率。按照国家标准规定，中国所有交流电力系统的额定领牢均为
50Hz，欧美国家交流电力系统的额定频率则为 60Hz。
第六，最高电压等级。最高电压等级是指电力系统中最高电压等级电力线路的额定
电压。
第七，电力系统的额定电压。电力系统中各种不同的电气设备通常是由制造厂根据
其工作条件确定其额定电压，电气设备在额定电压下运行时，其技术经济性能最好。为
了使电力工业和电工制造业的生产标准化、系列化和统一化，世界各国都制定有电压等
级的条例。其中，1000kV 为特高压，330耀750kV 为超高压。中国高压直流输电额定电
压有依500kV 和依800kV 两种。

用电设备的额定电压于同级的电力网的额定电压是一致的。电力线路的首端和末端
均可接用电设备，用电设备的端电压允许偏移范围为额定电压的依5豫，线路首末端电压
损耗不超过额定电压的 10豫。所以，线路首端电压比用电设备的额定电压不高出 5豫，
线路末端电压比用电设备的额定电压不低于 5豫，线路首末端电压的平均值为电力网额
定电压。
发电机接在电网的首端，其额定电压比同级电力网额定电压高 5豫，用于补偿电力
网上的电压损耗。
变压器的额定电压分为一次绕组额定电压和二次绕组额定电压。变压器的一次绕组
直接与发电机相连时，其额定电压等于发电机额定电压；当变压器接于电力线路末端

时，则相当于用电设备，其额定电压等于电力网额定电压。变压器的二次绕组额定电压
