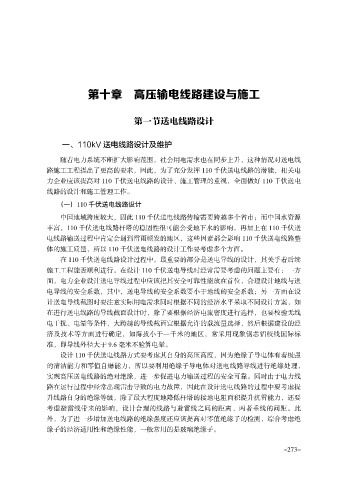

Page 283 - 电气自动化下电力生产技术及安全管理

第十章 高压输电线路建设与施工

第一节送电线路设计

一、110kV 送电线路设计及维护

随着电力系统不断扩大影响范围，社会用电需求也在同步上升，这种情况对送电线
路施工工程提出了更高的要求，因此，为了充分发挥 110 千伏送电线路的潜能，相关电
力企业应该提高对 110 千伏送电线路的设计、施工管理的重视，全面做好 110 千伏送电
线路的设计和施工管理工作。
（一） 110 千伏送电线路设计

中国地域跨度较大，因此 110 千伏送电线路传输需要跨越多个省市；而中国水资源
丰富，110 千伏送电线路杆塔的稳固性很可能会受地下水的影响，再加上在 110 千伏送
电线路输送过程中肯定会遇到雷雨频发的地区，这些因素都会影响 110 千伏送电线路整
体的施工质量，所以 110 千伏送电线路的设计工作要考虑多个方面。
在 110 千伏送电线路设计过程中，最重要的部分是送电导线的设计，其关乎着后续
施工工程能否顺利进行。在设计 110 千伏送电导线时经常需要考虑的问题主要有：一方
面，电力企业设计送电导线过程中应该把其安全可靠性能放在首位，合理设计地线与送
电导线的安全系数，其中，送电导线的安全系数要小于地线的安全系数；另一方面在设

计送电导线截图时要注意实际用电需求同时根据不同的经济水平采取不同设计方案，如
在进行送电线路的导线截面设计时，除了要根据经济电流密度进行选择，也要校验无线
电干扰、电晕等条件，大跨越的导线截面宜根据允许的载流量选择，然后根据建设的经
济及技术等方面进行确定，如海拔小于一千米的地区，常采用现象钢芯铝绞线国际标
准，即导线外径大于 9.6 毫米不验算电晕。
设计 110 千伏送电线路方式要考虑其自身的高压高度，因为绝缘子导电体有着极强
的清洁能力和零值自爆能力，所以要利用绝缘子导电体对送电线路导线进行绝缘处理，
实现高压送电线路的绝对绝缘，进一步促进电力输送过程的安全可靠。同时由于电力线
路在运行过程中经常出现雷击导致的电力故障，因此在设计送电线路的过程中要考虑提
升线路自身的绝缘等级，除了最大程度地降低杆塔的接地电阻面积提升抗雷能力，还要

考虑避雷线带来的影响，设计合理的线路与避雷线之间的距离、两者垂线的间距。此
外，为了进一步增加送电线路的绝缘强度还应该提高对零值绝缘子的检测，综合考虑绝
缘子的经济适用性和绝缘性能，一般常用的是玻璃绝缘子。

- 273-
