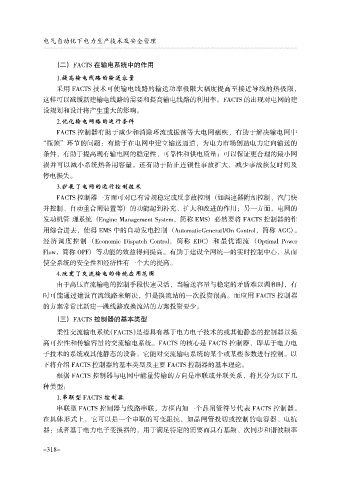

电气自动化下电力生产技术及安全管理

（二） FACTS 在输电系统中的作用

1.提高输电线路的输送容量
采用 FACTS 技术可使输电线路的输送功率极限大幅度提高至接近导线的热极限，
这样可以减缓新建输电线路的需要和提高输电线路的利用率。FACTS 的出现对电网的建
设规划和设计将产生重大的影响。
2.优化输电网络的运行条件
FACTS 控制器有助于减少和消除环流或振荡等大电网痼疾，有助于解决输电网中
“瓶颈”环节的问题：有助于在电网中建立输送通道，为电力市场创造电力定向输送的

条件，有助于提高现有输电网的稳定性、可靠性和供电质量；可以保证更合理的最小网
损并可以减小系统热备用容量。还有助于防止连锁性事故扩大，减少事故恢复时间及
停电损失。
3.扩展了电网的运行控制技术
FACTS 控制器一方面可对已有常规稳定或反事故控制 （如调速器附加控制、汽门快
并控制、自动重合闸装置等） 的功能起到补充、扩大和改进的作用；另一方面，电网的
发动机管 理系统 （Engine Management System，简称 EMS） 必然要将 FACTS 控制器的作
用综合进去，使得 EMS 中的自动发电控制 （AutomaticGeneratI/On Control，简称 AGC）。

经济调度控制 （Economic Dispatch Control，简称 EDC） 和最优潮流 （Optimal Power
Flow，简称 OPF） 等功能的效益得到提高。有助于建设全网统一的实时控制中心，从而
使全系统的安全性和经济性有一个大的提高。
4.改变了交流输电的传统应用范围
由于高压直流输电的控制手段快速灵活，当输送容量与稳定的矛盾难以调和时，有
时可能通过建设直流线路来解决，但是换流站的一次投资很高。而应用 FACTS 控制器

的方案常常比新建一跳线路或换流站的方案投资要少。
（三） FACTS 控制器的基本类型
柔性交流输电系统（FACTS）是指具有基于电力电子技术的或其他静态的控制器以提

高可控性和传输容量的交流输电系统。FACTS 的核心是 FACTS 控制器，即基于电力电
子技术的系统或其他静态的设备，它能对交流输电系统的某个或某些参数进行控制。以
下将介绍 FACTS 控制器的基本类型及主要 FACTS 控制器的基本理论。
根据 FACTS 控制器与电网中能量传输的方向是串联或并联关系，将其分为以下几
种类型：
1.串联型 FACTS 控制器

串联型 FACTS 控制器与线路串联，方框内加一个品闸管符号代表 FACTS 控制器。
在具体形式上，它可以是一个串联的可变阻抗，如晶闸管投切或控制的电容器、电抗
器：或者基于电力电子变换器的，用于满足特定的需要而具有基频、次同步和谐波频率

- 318-
