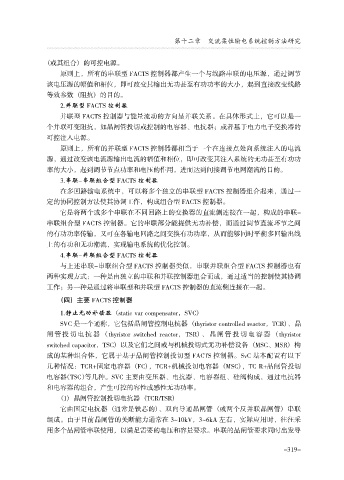

第十二章 交流柔性输电系统控制方法研究

（或其组合） 的可控电源。
原则上，所有的串联型 FACTS 控制器都产生一个与线路串联的电压源，通过调节
该电压源的幅值和相位，即可改变其输出无功甚至有功功率的大小，起到直接改变线路
等效参数 （阻抗） 的目的。
2.并联型 FACTS 控制器
并联型 FACTS 控制器与能量流动的方向呈并联关系。在具体形式上，它可以是一
个并联可变阻抗，如晶闸管投切或控制的电容器、电抗器；或者基于电力电子变换器的
可控注入电源。
原则上，所有的并联型 FACTS 控制器都相当于一个在连接点处向系统注入的电流
源，通过改变该电流源输出电流的幅值和相位，即可改变其注入系统的无功甚至有功功

率的大小，起到调节节点功率和电压的作用，进而达到间接调节电网潮流的目的。
3.串联原串联组合型 FACTS 控制器
在多回路输电系统中，可以将多个独立的串联型 FACTS 控制器组合起来，通过一
定的协同控制方法使其协调工作，构成组合型 FACTS 控制器。
它是将两个或多个串联在不同回路上的变换器的直流侧连接在一起，构成的串联原
串联组合型 FACTS 控制器。它的串联部分能提供无功补偿，而通过调节直流环节之间
的有功功率传输，又可在各输电回路之间交换有功功率，从而能够同时平衡多回输出线
上的有功和无功潮流，实现输电系统的优化控制。
4.串联原并联组合型 FACTS 控制器

与上述串联原串联组合型 FACTS 控制器类似，串联并联组合型 FACTS 控制器也有
两种实现方式：一种是由独立的串联和并联控制器组合而成，通过适当的控制使其协调
工作；另一种是通过将串联型和并联型 FACTS 控制器的直流侧连接在一起。
（四） 主要 FACTS 控制器

1.静止无功补偿器 （static var compensator，SVC）
SVC 是一个通称，它包括晶闸管控制电抗器 （thyristor controlled reactor，TCR）、晶
闸 管投 切 电抗 器 （thyristor switched reactor， TSR）、 晶 闸 管 投 切 电 容 器 （thyristor
switched capacitor，TSC） 以及它们之间或与机械投切式无功补偿设备 （MSC、MSR） 构
成的某种组合体，它属于基于晶闸管控制投切型 FACTS 控制器。SvC 基本配置有以下
几种情况：TCR+固定电容器 （FC），TCR+机械投切电容器 （MSC），TC R+晶闸管投切
电容器（TSC）等几种。SVC 主要由变压器、电抗器、电容器组、硅阀构成，通过电抗器
和电容器的组合，产生可控的容性或感性无功功率。

（1） 晶闸管控制投切电抗器 （TCR/TSR）
它由固定电抗器 （通常是铁芯的）、双向导通晶闸管 （或两个反并联晶闸管） 串联
组成。由于目前晶闸管的关断能力通常在 3~10kV，3~6kA 左右，实际应用时，往往采
用多个晶闸管串联使用，以满足需要的电压和容量要求。串联的晶闸管要求同时出发导

- 319-
