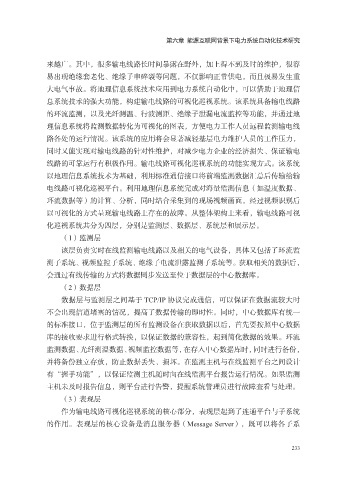

第六章 能源互联网背景下电力系统自动化技术研究

来越广。其中，很多输电线路长时间暴露在野外，加上得不到及时的维护，很容
易出现绝缘套老化、绝缘子串碎裂等问题，不仅影响正常供电，而且极易发生重
大电气事故。将地理信息系统技术应用到电力系统自动化中，可以借助于地理信

息系统技术的强大功能，构建输电线路的可视化巡视系统。该系统具备输电线路
的环流监测，以及光纤测温、行波测距、绝缘子泄漏电流监控等功能，并通过地
理信息系统将监测数据转化为可视化的图表，方便电力工作人员远程监测输电线
路各处的运行情况。该系统的应用将会显著减轻基层电力维护人员的工作压力，

同时又能实现对输电线路的针对性维护，对减少电力企业的经济损失、保证输电
线路的可靠运行有积极作用。输电线路可视化巡视系统的功能实现方式。该系统
以地理信息系统技术为基础，利用标准通信接口将前端监测数据汇总后传输给输

电线路可视化巡视平台。利用地理信息系统完成对海量监测信息（如温度数据、
环流数据等）的计算、分析，同时结合采集到的现场视频画面，经过视频识别后
以可视化的方式呈现输电线路上存在的故障。从整体架构上来看，输电线路可视
化巡视系统共分为四层，分别是监测层、数据层、系统层和展示层。
（1）监测层

该层负责实时在线监测输电线路以及相关的电气设备，具体又包括了环流监
测子系统、视频监控子系统、绝缘子电流泄露监测子系统等。获取相关的数据后，
会通过有线传输的方式将数据同步发送至位于数据层的中心数据库。

（2）数据层
数据层与监测层之间基于 TCP/IP 协议完成通信，可以保证在数据流较大时
不会出现信道堵塞的情况，提高了数据传输的即时性。同时，中心数据库有统一
的标准接口，位于监测层的所有监测设备在获取数据以后，首先要按照中心数据
库的接收要求进行格式转换，以保证数据的兼容性，起到简化数据的效果。环流

监测数据、光纤测温数据、视频监控数据等，在存入中心数据库时，同时进行备份，
并将备份独立存放，防止数据丢失、损坏。在监测主机与在线监测平台之间设计
有“握手功能”，以保证监测主机随时向在线监测平台报告运行情况。如果监测

主机未及时报告信息，则平台进行告警，提醒系统管理员进行故障查看与处理。
（3）表现层
作为输电线路可视化巡视系统的核心部分，表现层起到了连通平台与子系统
的作用。表现层的核心设备是消息服务器（Message Server），既可以将各子系
