Page 83 - 老旧房屋的检测鉴定及加固处理

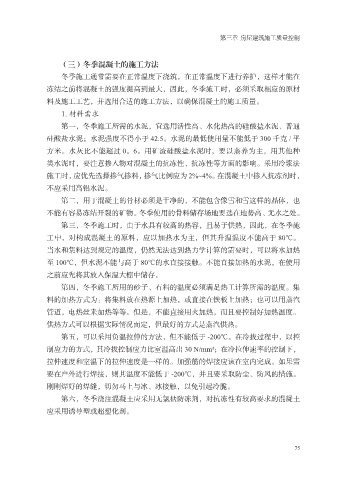

第三章 房屋建筑施工质量控制

（三）冬季混凝土的施工方法
冬季施工通常需要在正常温度下浇筑，在正常温度下进行养护，这样才能在
冻结之前将混凝土的强度提高到最大，因此，冬季施工时，必须采取相应的原材

料及施工工艺，并选用合适的施工方法，以确保混凝土的施工质量。
1. 材料需求
第一，冬季施工所需的水泥，宜选用活性高、水化热高的硅酸盐水泥、普通
硅酸盐水泥；水泥强度不得小于 42.5。水泥的最低使用量不能低于 300 千克 / 平

方米。水灰比不能超过 0。6。用矿渣硅酸盐水泥时，要以蒸养为主，用其他种
类水泥时，要注意掺入物对混凝土的抗冻性、抗冻性等方面的影响。采用冷浆法
施工时，应优先选择掺气掺料，掺气比例应为 2%~4%。在混凝土中掺入抗冻剂时，
不应采用高铝水泥。

第二，用于混凝土的骨材必须是干净的，不能包含像雪和雪这样的晶体，也
不能有容易冻结开裂的矿物。冬季使用的骨料储存场地要选在地势高、无水之处。
第三，冬季施工时，由于水具有较高的热容，且易于供热，因此，在冬季施
工中，对构成混凝土的原料，应以加热水为主，但其升温温度不能高于 80℃。

当水和集料达到规定的温度，仍然无法达到热力学计算的需要时，可以将水加热
至 100℃，但水泥不能与高于 80℃的水直接接触。不能直接加热的水泥，在使用
之前应先将其放入保温大棚中储存。
第四，冬季施工所用的砂子、石料的温度必须满足热工计算所需的温度。集

料的加热方式为：将集料放在热源上加热，或直接在铁板上加热；也可以用蒸汽
管道，电热丝来加热等等。但是，不能直接用火加热，而且要控制好加热温度。
供热方式可以根据实际情况而定，但最好的方式是蒸汽供热。
第五，可以采用负温拉伸的方法，但不能低于 -200℃。在冷拔过程中，以控

制应力的方式，其冷拔控制应力比室温高出 30 N/mm²；在冷拉伸速率的控制下，
拉伸速度和室温下的拉伸速度是一样的。加强筋的焊接应该在室内完成。如果需
要在户外进行焊接，则其温度不能低于 -200℃，并且要采取防尘、防风的措施。
刚刚焊好的焊缝，切勿马上与冰、冰接触，以免引起冷脆。

第六，冬季浇注混凝土应采用无氯盐防冻剂，对抗冻性有较高要求的混凝土
应采用诱导型或超塑化剂。

75
