Page 165 - 建筑工程结构设计与施工探讨

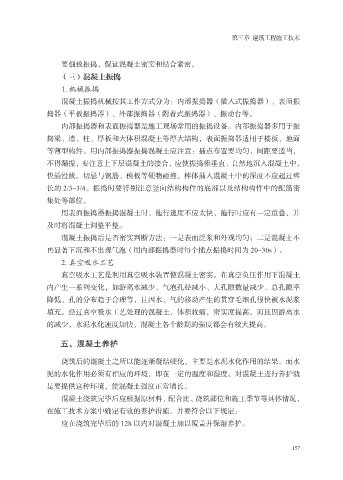

第三章 建筑工程施工技术

要细致振捣，保证混凝土密实和结合紧密。
（三）混凝土振捣

1. 机械振捣
混凝土振捣机械按其工作方式分为：内部振捣器（插入式振捣器）、表面振
捣器（平板振捣器）、外部振捣器（附着式振捣器）、振动台等。
内部振捣器和表面振捣器是施工现场常用的振捣设备。内部振捣器多用于振
捣梁、墙、柱、厚板和大体积混凝土等厚大结构，表面振捣器适用于楼板、地面

等薄型构件。用内部振捣器振捣混凝土应注意：插点布置要均匀，间距要适当，
不得漏振，要注意上下层混凝土的接合，应使振捣棒垂直、自然地沉入混凝土中，
快插慢拔。切忌与钢筋、模板等硬物碰撞，棒体插入混凝土中的深度不应超过棒
长的 2/3~3/4。振捣时要特别注意竖向结构构件的底部以及结构构件中的配筋密

集处等部位。
用表面振捣器振捣混凝土时，拖行速度不应太快，拖行时应有一定重叠，并
及时将混凝土调整平整。
混凝土振捣后是否密实判断方法：一是表面泛浆和外观均匀；二是混凝土不

再显著下沉和不出现气泡（用内部振捣器时每个插点振捣时间为 20~30s）。
2. 真空吸水工艺
真空吸水工艺是利用真空吸水装置使混凝土密实。在真空负压作用下混凝土
内产生一系列变化，如游离水减少、气泡孔径减小、大孔隙数量减少、总孔隙率

降低、孔的分布趋于合理等，且因水、气的移动产生的贯穿毛细孔很快被水泥浆
填充。经过真空吸水工艺处理的混凝土，体积收缩，密实度提高。而且因游离水
的减少，水泥水化速度加快，混凝土各个龄期的强度都会有较大提高。

五、混凝土养护

浇筑后的混凝土之所以能逐渐凝结硬化，主要是水泥水化作用的结果。而水
泥的水化作用必须有相应的环境，即在一定的温度和湿度。对混凝土进行养护就
是要提供这种环境，使混凝土强度正常增长。

混凝土浇筑完毕后应根据原材料、配合比、浇筑部位和施工季节等具体情况，
在施工技术方案中确定有效的养护措施。并要符合以下规定：
应在浇筑完毕后的 12h 以内对混凝土加以覆盖并保湿养护。

157
